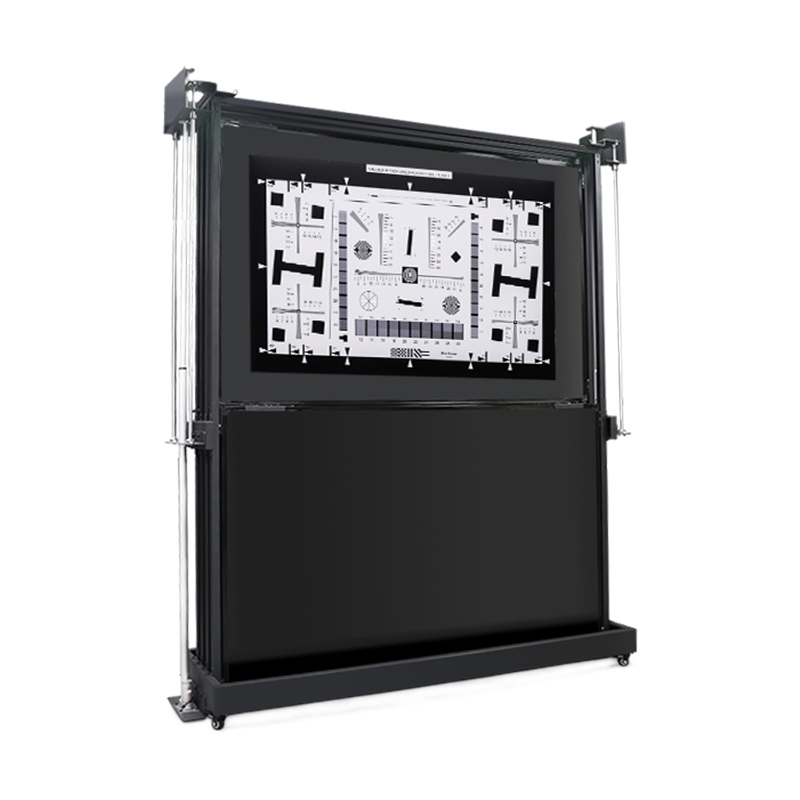

T1422-4E 多圖卡掛架是一款針對攝像頭測試圖卡安放、測試而設計的掛架。本產品采用電動升降系統可分別控制 4 個掛板，每個掛板正反均可使用。

T1422-4E 多圖卡掛架主要由：框架、滑軌、黑板、電機、帶剎車腳輪、電源安裝盒、電機操控盒等部分組成。

產品特點

1. 整體結構穩固可靠，移動方便。

2. 總共 4 塊黑板，表面平整，均可雙面使用。

3. 操作方便，每塊黑板可單獨控制。

4. 電機具有斷電自鎖功能，意外斷電不會造成黑板下墜。

產品規格

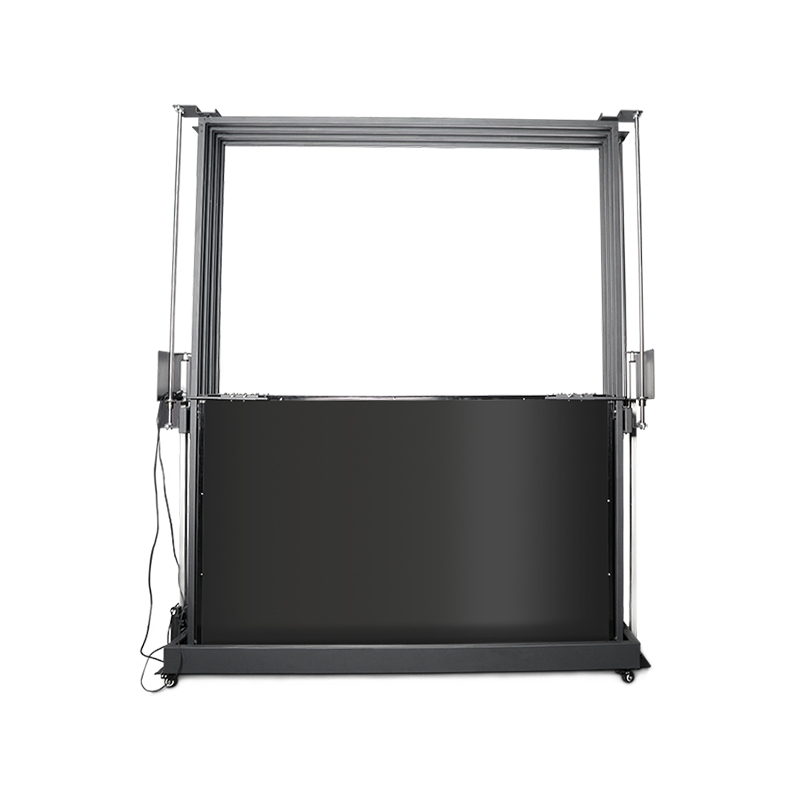

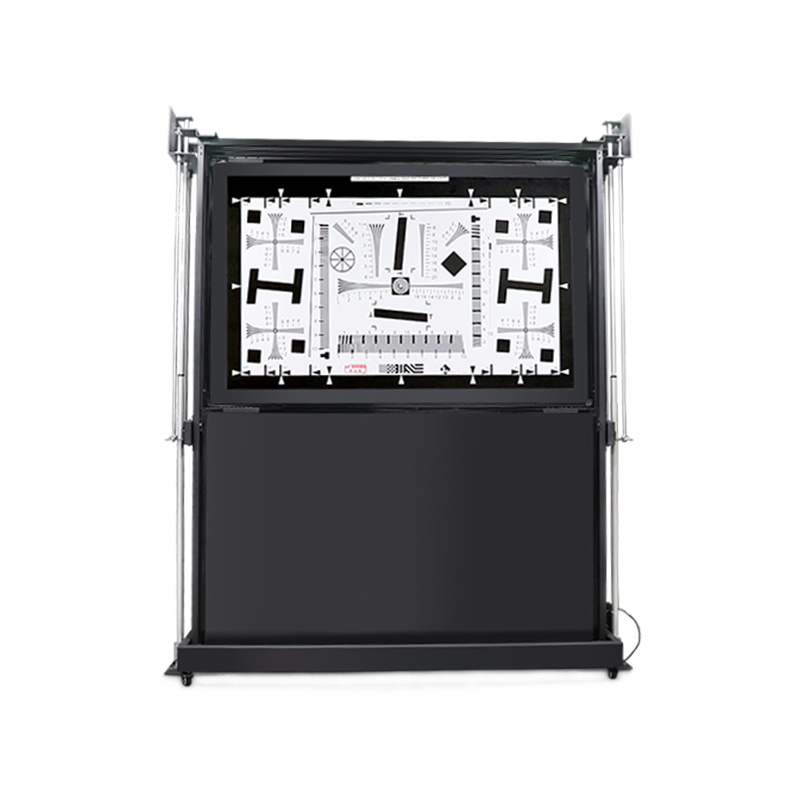

1. 圖卡架外形尺寸（如圖 2）：長 2106mm*寬 570mm*高 2282mm。圖卡架圖卡上升至最高點高度尺寸（如圖 3）：高 2380mm。

2. 黑板尺寸(如圖 4)：長 1650mm*高 1075mm。

3. 電源安裝盒尺寸（如圖 5）：長 496mm*寬 154mm*高 181mm。

4. 電機操控盒尺寸（如圖 6）：長 150mm*寬 80mm*高 41mm。

5. 使用環境：0-28℃，相對濕度 85%以下（非冷凝）。

6. 輸入電源： AC110-240V 1.5A*4 50/60Hz

7. 凈重：195kg。

操作說明

1．接通電源，打開電源開關

2．選擇圖板，撥動相對應的撥動開關，向上撥圖板向上運動直到最高點，中間任意位置可停，反之向下。

維護保養

1. 掛架的免費保修期為壹年。

2. 掛架進行維護時，應關閉主電源，拔掉電源線。

3. 定期（建議 1 個月 1 次）對掛架進行清理、清潔。嚴禁使用硬物削刮及化學溶劑除污。

4. 如遇故障請及時聯系廠家，不可自行更換配件，以免產生安全隱患或?qū)е聮旒軗p壞。

注意事項

1. 注意使用合適的電源，在使用前查看掛架背面的電源標簽。

2. 確保掛架與易燃和可燃物之間保留安全距離。

3. 掛架不能再有爆炸性危險的環境空間內使用。

5. 注意不能將掛架放置在潮濕有水及水管和消防水灑附近的位置，應保持周圍環境的干燥。

6. 可用干凈、不起毛的白布沾含少量中性清潔劑的水或清水去除掛架表面的污漬，禁用化學溶劑擦拭和用硬物刮擦。

7. 對掛架進行維護保養時，應切斷主電源。

裝箱清單（標配）
