CIEL*a*b*和CIEL*u*v*測色系統是色差儀中常用的測色系統，這兩個測色系統是CIE規定的用于顏色測量的均勻顏色空間，其都是用三個維度來對顏色進行描述，以空間中兩點之間的距離來表示色差值。本文對色差儀CIEL*a*b*和CIEL*u*v*測色系統的含義做了解析。

色差儀CIEL*a*b*測色系統的含義：

CIELab是CIE1976L*a*b*均勻顏色空間的簡稱，是由CIEXYZ色度系統經過非線性轉換得到的，它用明度指數L*，色品指數a*和b*構成的三維坐標系統來表示顏色感覺，其轉換公式如下：

其中F（X/Xn）、FY/Yn）、F（Z/Zn）為分段函數，且具有相同的表達形式：

式中 X、Y、Z 為顏色樣品的三刺激值；Xn，Yn，Zn為CIE標準照明體照射到完全漫反射體表面的三刺激值，代表照明光源的顏色。在公式中引入的Xn，Yn，Zn目的是模擬色適應的效果，即無論照明光源的顏色如何，當它照射在完全漫反射體上，且眼睛適應了該光源后，所產生的顏色感覺都應該是白色，色品指數a*和b*都應該為0，即抵消了光源本身的顏色。

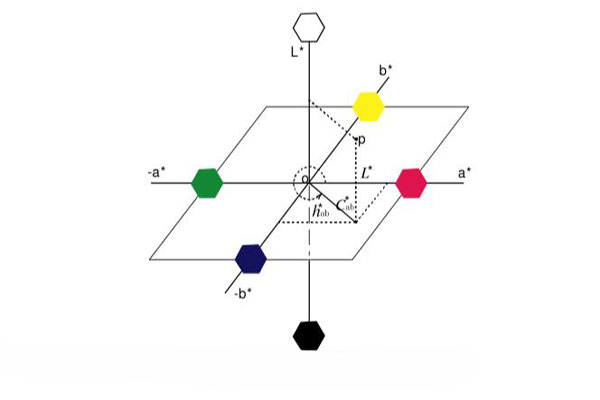

在上圖中，由幾何關系可以看出，任一個坐標位置為p的顏色樣品，其明度、色調和彩度三個感覺特征量可用下列公式計算表示：

其中，明度L*的取值范圍為0～100，0對應著黑色，100對應著白色。色調角h*ab的范圍為0°～360°，以正a*軸作為0°方向，按逆時針旋轉為正。彩度C*ab為a*-b*平面上樣品的坐標點距離原點的距離或半徑。上式對轉換式式和上圖所示的直角坐標系進行了變換，從直角坐標系變換到柱面坐標系，用明度L*、色調角h*ab和彩度C*ab表示顏色感覺。

在CIEL*a*b*顏色空間中，若兩個色樣樣品都按L*、a*、b*來標定顏色，則兩者之間的總色差△E*ab以及各項單項色差可用下列公式計算：

其中L*是CIELAB空間的明度值，a*，b*為色品坐標，△L*、△a*和△b*分別是CIELAB空間中三個標尺的差值。

色差△E*ab，也可以用明度差△L*、彩度差△C*ab色調差△H*ab定義，即：

色差儀CIEL*u*v*測色系統的含義：

CIEL*u*v*色度體系適用于一切光源色或物體色的表示與計算。CIE1976L*u*v*色度體系由CIEXYZ色度體系通過數學方法轉換得到，其轉換公式為：

而式中的L*表示明度指數，u*、v*為色度指數，u’、v’、x和y分別為顏色樣品的L*u*v*色度坐標，u0'，v0'；x0，y0為測色所用的標準光源的色度坐標。

從上式轉換中可以看出：雖然由Y變換為L*時包含有立方根的函數變換，這種變換是非線性的，但是x、y、z等色度坐標變換到u*、v*色度坐標勢，沒有非線性的運算，因此u*v*色度坐標圖仍保留原來的馬蹄形光譜軌跡。

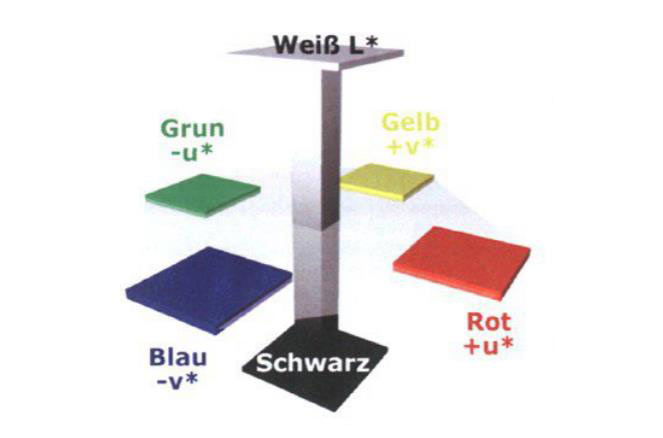

L*u*v*色空間轉換后用笛卡兒直角坐標體系來表示，形成了對立色坐標表述的心理顏色空間，如下圖所示。在這一坐標系統中，+u*表示紅色，-u*表示綠色，+v*表示黃色，-v*表示藍色，顏色的明度由L*的百分?jǐn)?shù)來表示。

CIEL*u*v*均勻色空間和CIE L*a*b*均勻色空間，不能說哪一個優越于另一個。CIE L*u*v*均勻色空間及色差公式主要應用于照明、CRT和電視工業以及那些采用加色混合產生色彩的行業中。但是近代所有的顏色數碼成像標準和實際應用也使用 CIE L*a*b*色差公式而沒有使用CIEL*u*v*色差公式。CIEL*a*b*色差公式主要應用于顏料和圖像藝術工業，在材料制造工業中CIEL*a*b*遠比CIEL*u*v*用得更廣泛。

在L*u*v*色度體系中，若兩個色樣樣品都按L*、u*、v*來標定顏色，則兩者之間的總色差△E*uv以及各項單項色差可用下列公式計算：
