CIELUV、CIELAB顏色空間是色差儀中比較常見的兩個顏色空間,這兩個顏色空間是CIE規定的兩個均勻顏色空間,都是用三維空間來對顏色進行描述,并用幾何距離來表示色差。本文對色差儀CIELUV、CIELAB顏色空間及其色差公式做了介紹,感興趣的朋友可以了解一下!
在顏色的測量與計算過程中,由于CIE1931XYZ是個不均勻的顏色空間,解決色差度量的問題就是尋找一個均勻顏色空間。在這個空間內,兩點的距離正比于視覺上顏色的差異,即色差的大小。從CIE1931RGB系統到CIE1931XYZ系統,再到CIE1960UCS系統,最后至CIE1976LAB系統,一直都在向“均勻化”方向發展。為了進一步統一評價顏色差別的方法,CIE推薦兩個顏色空間及其有關的色差公式。這兩個顏色空間分別稱:CIE1976(L*u*v*)空間和 CIE1976(L*a*b*)空間,是目前色差儀中比較常用的兩個顏色空間。

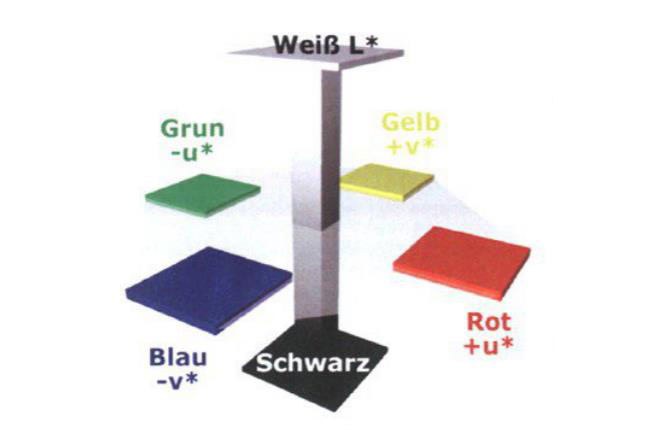

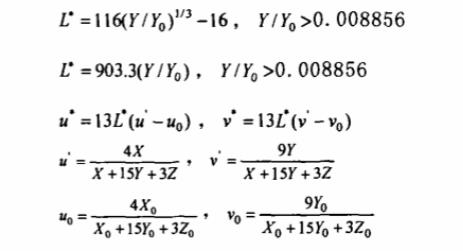

CIE 提出采用(L*u*v*)空間的標定顏色方法,CIE1976(L*u*v*)空間的米制明度L*及米制色度u*、v*由下式規定:
式中X,Y,Z為顏色樣品的三刺激值;u',v'為顏色樣品的色度坐標;X0,Y0,Z0為CIE標準照明體(例如D65或A)照射在完全反射漫射體上,再經完全反射漫射體反射到觀察者眼中的白物體色刺激的三刺激值。Y0=100,u'0,v'0為光源的色度坐標。
按L*u*v*標定的兩個顏色之間的總色差△ECIE(L*u*v*)由下式計算:

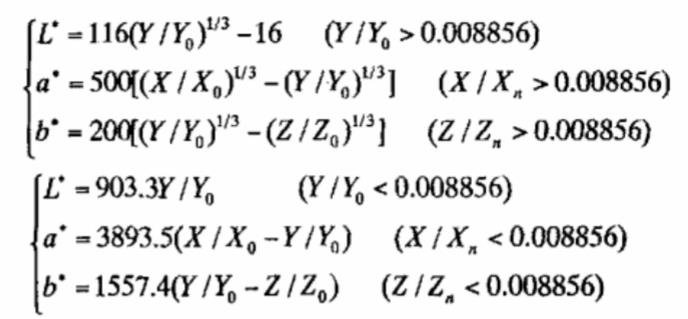

為了獲得物體色在知覺上均勻的空間,并反映大于閾值小于孟塞爾顏色系統所表示的色差,CIE推薦第二個均勻顏色空間和色差計算公式,即CIE1976(L*a*b*)空間及其色差公式。L*、a*、b*由下式?jīng)Q定:
式中X,Y,Z及X0,Y0,Z0均同于CIE1976(L*u*v*)空間);L*為米制明度。a*,b*為米制色度。

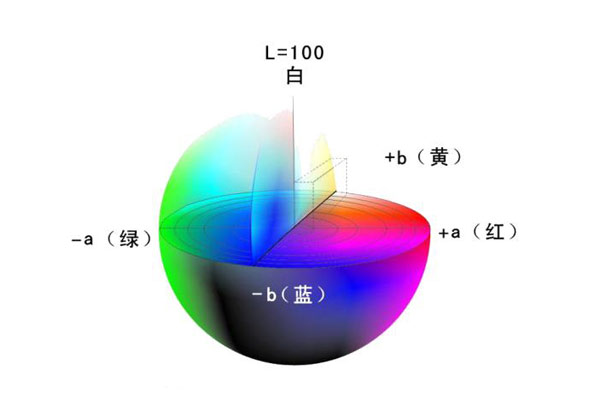

從上式轉換中可以看出:由X、Y、Z變換為L*,a*,b*時包含有立方根的函數變換,經過這種非線形變換后,原來的馬蹄形光譜軌跡不復保持。轉換后的空間用笛卡兒直角坐標體系來表示,形成了對立色坐標表述的心理顏色空間,如下圖所示。在這一坐標系統中,+a*表示紅色,-a*表示綠色,+b*表示黃色,-b*表示藍色,顏色的明度由L*的百分?jǐn)?shù)來表示。
兩個按L*,a*,b*標定的顏色,兩者之間的總色差△ECIE(L*a*b*)由下式計算:
式中△L*稱為明度差,△a*稱為紅綠色品差,△b*稱為黃藍色品差。
