顏色的測量必須在標準照明體或者標準光源照射下進行，實驗所測數據更具有真實性和對比性，同時也便于進行國際測色對比和分析。因此，CIE對顏色測量所需的測色角度做了規定。本文對色差儀設計中幾種常見的測色角度做了介紹，對色差儀知識感興趣的朋友不妨了解一下！

色差儀非透射樣品測量角度：

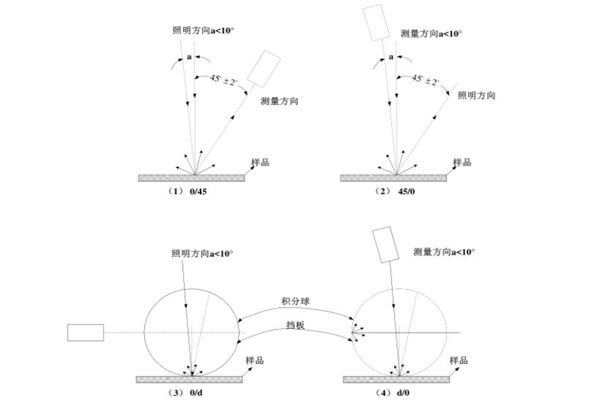

對于非透射樣品的色度測量方式，CIE推薦了四種照明和觀察條件：

1.垂直/45°（0/45）：照射光束從樣品表面垂直入射，入射光束光軸與被測樣品法線夾角不超過10°，測量裝置放置在與樣品表面法線成45°±2°角的方向上。同時規定，入射光束和測量光束不能偏離其初始安裝角度8°的情況。

2.45°/垂直（45/0）：照射光束從樣品表面法線方向成45°入射，測量裝置測量方向光軸線與被測樣品法線夾角不超過10°。同時規定，入射光束和測量光束不能偏離其初始安裝角度8°的情況。

3.垂直/漫射（0/d）：照射光束從樣品表面垂直入射，入射光束光軸與被測樣品法線夾角不超過10°，積分球具有漫射功能，可以用來收集反射光輻射通量。入射光束不能偏離其初始安裝角度5°。漫射積分球直徑按照儀器要求自由選擇尺寸，但要求其入射開孔面積不超過其總面積的10%。

4.漫射/垂直（d/0）：積分球具有漫射功能，可以充當照明體照射被測樣品，照射光束經過擋板入射到另一安裝有測量裝置的積分球上。測量裝置測量光束垂直于被測樣品表面，測量裝置不能偏離其初始安裝角度5°。漫射積分球直徑按照儀器要求自由選擇尺寸，但要求其入射開孔面積不超過其總面積的10%。

色差儀透射樣品測量角度：

對于透射樣品的色度測量方式，CIE 推薦了三種照明和觀察條件：

1.垂直/垂直（0/0）：照明裝置和測量裝置均安裝在樣品表面法線方向上，安裝要求光束與光軸的夾角小于5°。入射光束垂直透射被測樣品，測量裝置的探測器捕獲透射的光輻射，從而獲取透射樣品的色度信息和其部分透射比τr。

2.垂直/漫射（0/d）：照明裝置安裝在樣品表面法線方向上，安裝要求光束與光軸的夾角小于5°。入射光束垂直透射被測樣品，選擇尺寸合適的積分球安置于透射樣品底部，收集照明光束的透射光通量，此處規定收集光束的積分球內壁反射比均保持一致，從而獲取透射樣品的色度信息和全透射比τ。如果將照明裝置和探測裝置的位置互換，則稱為漫射/垂直（d/0）方式。

3.漫射/漫射（d/d）：照明裝置為具有漫射功能的積分球，由另一積分球安裝在特定位置收集透射光輻射，測量裝置通過積分球獲取透色樣品色度和其雙漫射透射比τd/d。
