VC-118-S型攝像頭測試燈箱是深圳三恩時科技有限公司新研制的攝像頭測試專用燈箱。本產品可以在使用同一張圖卡的情況下測試不同視場角的攝像頭。內置移動滑臺，可輕松前后移動攝像頭。燈箱內配置高顯指、無頻閃、長壽命、色溫穩定的LED光源，用戶可根據不同情況前后移動和左右旋轉光源燈板，得到更加均勻的光照環境。

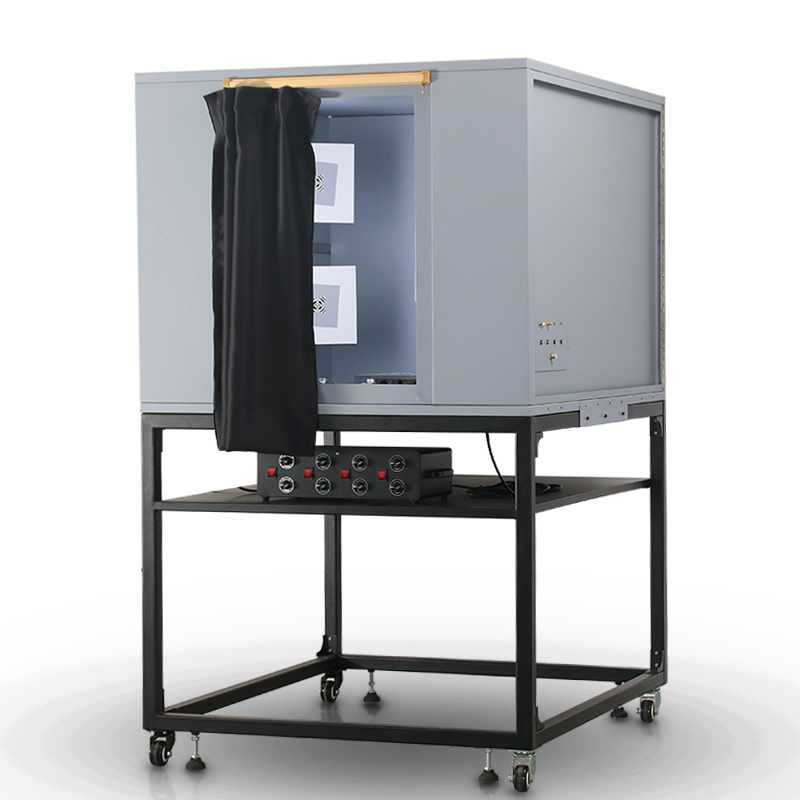

VC-118-S型攝像頭測試燈箱主要由箱體、光源控制盒、支架組成。

產品規格

1.外形尺寸：長1150mm*寬1045*高1728mm。

2.箱體內尺寸：長1106mm*寬1001mm*高800mm。箱體窗口尺寸：寬447mm*高700mm

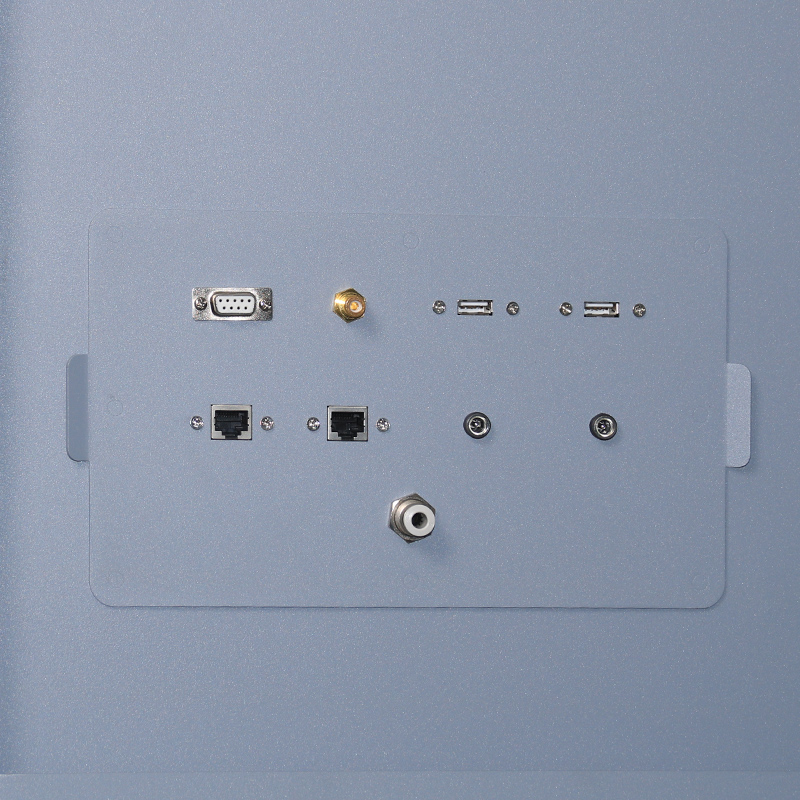

3.接插件安裝板尺寸：250mm*150mm。

接插件安裝板上標配安裝：RS232接頭1個、AV座1個、USB接頭2個、網線座2個、DC座2個、氣管快速接頭PM06接頭1個。

4.光源控制盒尺寸：508mm*248mm*131mm。

5.使用環境：0-40℃，相對濕度85%以下（非冷凝）。

6.輸入電壓：AC22OV,50/60Hz，大消耗功率160W。

7.凈重：130kg。

注意事項

1.注意使用合適的電源，在使用前查看燈箱背面的電源標簽。

2.放置時應確保每個燈箱之間或燈箱與墻壁之間的小間距20cm。確保燈箱與易燃和可燃物之間保留安全距離。

3.燈箱不能再有爆炸性危險的環境空間內使用。

4.注意不能將燈箱放置在潮濕有水及水管和消防水灑附近的位置，應保持周圍環境的干燥。

5.可用干凈、不起毛的白布沾含少量中性清潔劑的水或清水去除燈箱表面的污漬，禁用化學溶劑擦拭和用硬物刮擦。

6.對燈箱進行維護保養及更換光源時，應切斷主電源。

攝像頭測試燈箱VC-118-S功能介紹

1.箱體表面顏色為中性灰色。

2.箱體的窗口處安裝黑色布簾遮蓋，開啟關閉方便。在工作時關閉布簾保證內部工作環境不受外部影響。

3.箱體內部中間安裝有攝像頭移動平臺，平臺下安裝兩根帶鎖直線滑軌，平臺可前后移動，也可移動到某一位置鎖緊滑軌固定。

移動平臺左右兩邊各安裝一個高顯指、標準色溫、無頻閃的LED光源，光源照度可調。LED光源燈板下安裝兩根帶鎖直線滑軌，可前后移動，移動到在某一位置鎖緊滑軌固定。松開燈座上的蝶形手?jǐn)Q螺母，LED光源燈板可旋轉調節角度，使光源照到燈箱背板的光更加均勻，確定好角度后擰緊蝶形螺母固定位置。

VC-118-S型攝像頭測試燈箱的光源控制方法如下：

1.將左、右兩個LED燈板的電源連接線纜接入光源控制盒的LED電源連接線插頭1和LED電源連接線插頭2，連接線纜不分左右。

2.將220V電源線接入光源控制盒插座。

3.打開1路光源電源開關，旋轉1路光源調光旋鈕，控制左、右兩邊燈板中的1路LED光源的亮度，順時針方向旋轉光源由暗逐漸變亮，逆時針方向旋轉光源由亮逐漸變亮。調光旋鈕分為兩級控制，先扭調光旋鈕1，再扭調光旋鈕2。同樣方法控制其他3路LED光源。

攝像頭測試燈箱VC-118-S光源說明

VC-118-S型攝像頭測試燈箱內標配的是6500K±200K色溫的LED光源。用戶根據需求可配置的光源（如下表）。

攝像頭的測試

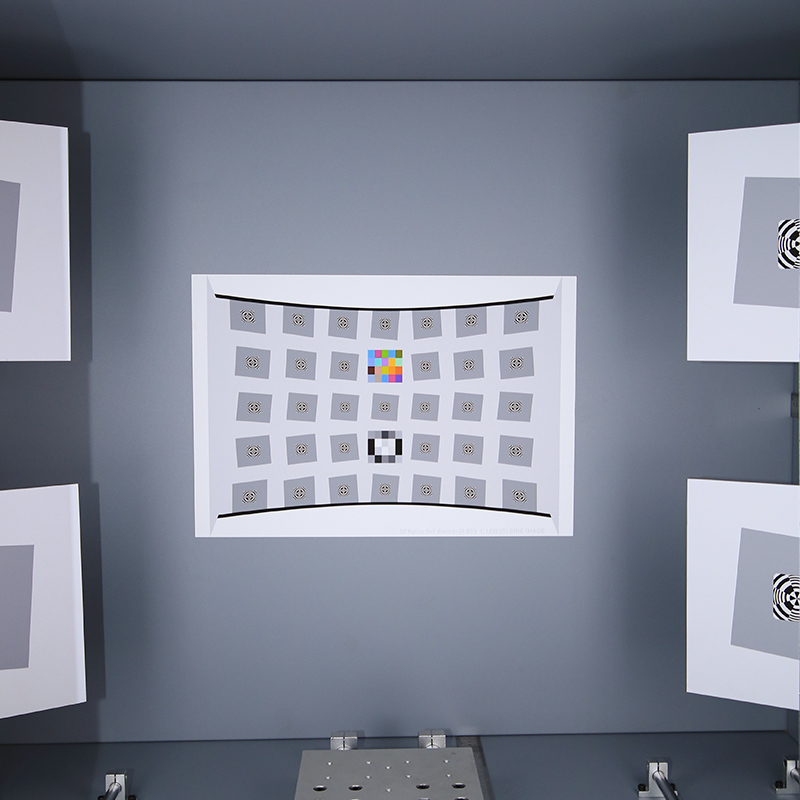

VC-118-S是專為攝像頭測試設計的燈箱，可滿足不同可視角角度的鏡頭進行測試，燈箱背板大可張貼2倍（712mm*400mm）的ISO12233標準測試圖卡。除標準ISO12233測試圖卡外，還有適合廣角鏡頭和魚眼鏡頭測試的圖卡。所有圖卡背面均帶有磁性，圖卡可根據用戶需求放置在燈箱的任意位置。

廣角鏡頭測試

魚眼鏡頭的測試

攝像頭測試燈箱VC-118-S維護保養

1.燈箱的免費保養期為壹年。

2.對燈箱進行維護時，應關閉主電源，拔掉電源線。

3.如燈箱壁板、底板、反光板上沾有灰塵或存有手印、油印等污點、污漬時，可用干凈的白色軟布沾點清水或含中性清潔劑的水輕輕擦除污物，嚴禁使用硬物削刮及化學溶劑除污，以免破壞燈箱壁的表面涂層。

4.如燈箱表面涂層破損或變色則應更換。

攝像頭測試燈箱VC-118-S裝箱清單

*光源燈板數量可根據用戶需求追加訂制，每套含兩件燈板。
