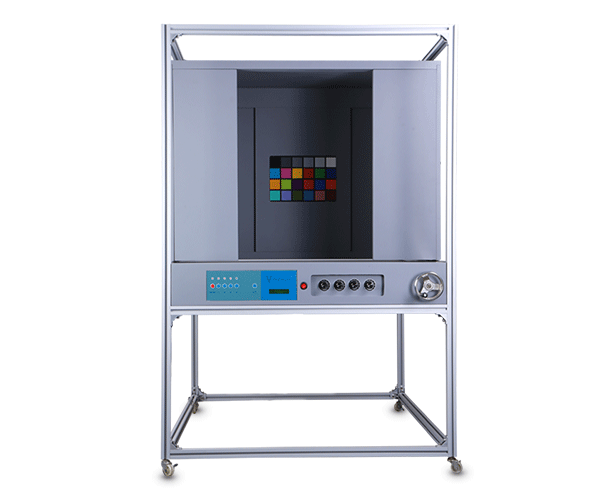

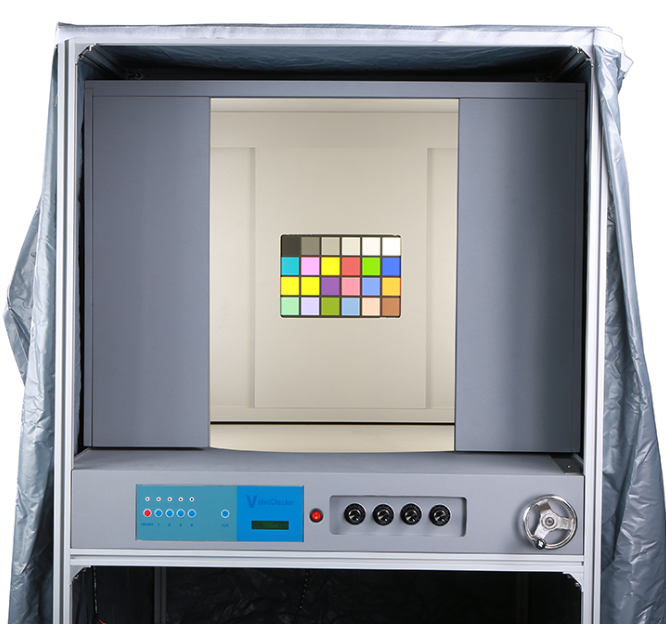

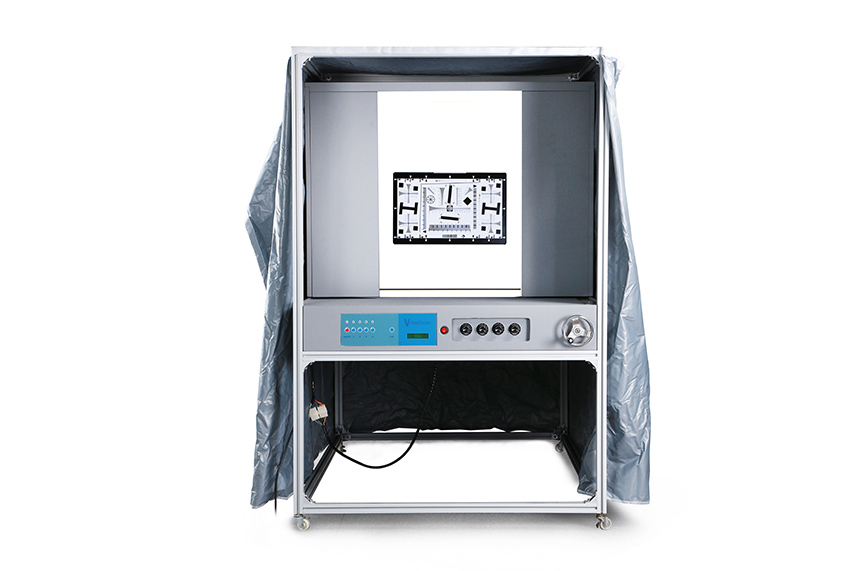

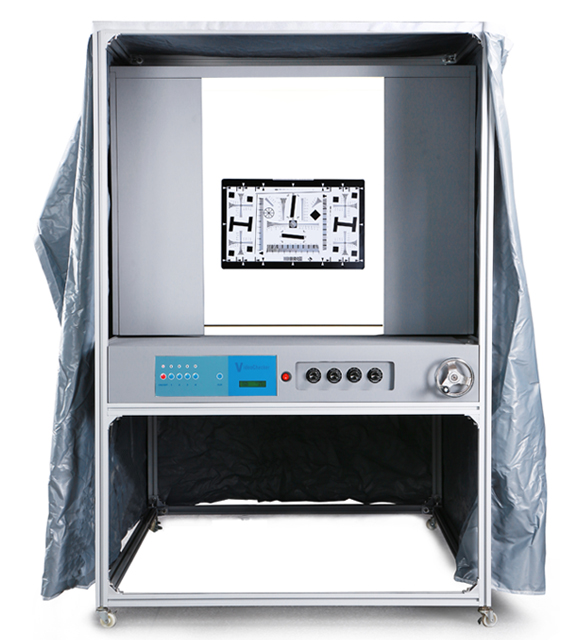

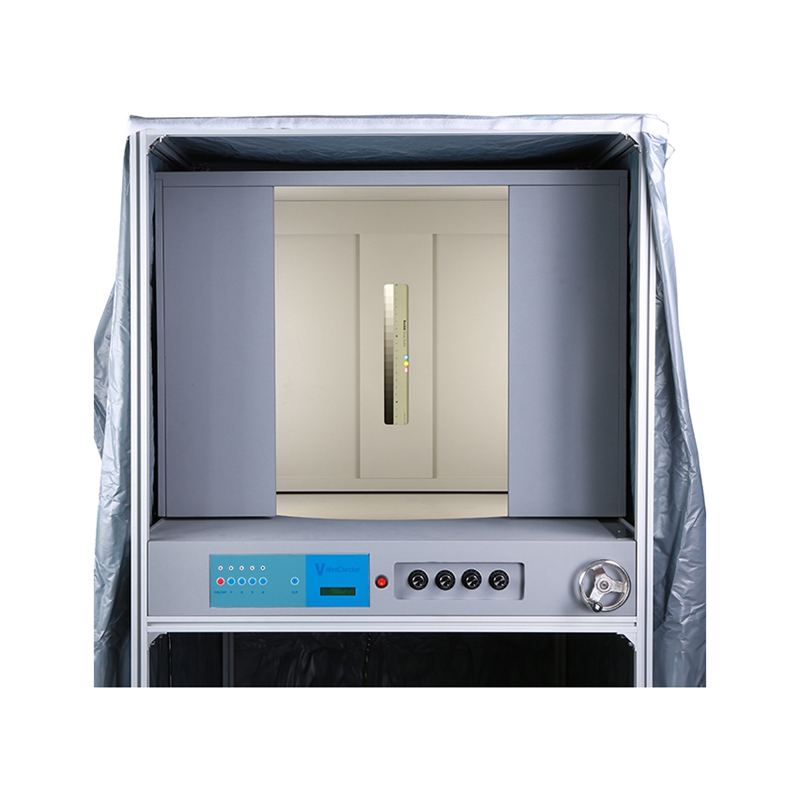

用途：VideoChecker給攝像頭測試提供一個特殊的照明光源，滿足具有光照均勻度高、測試距離可調、光源色溫可切換和照度連續可調節等要求。

攝像頭測試標準光源說明

燈箱內提供D65光源，另配置F燈和TL84兩種光源作為備用光源。

采用微電腦控制每組光源間快速切換。

超強計時功能，分開記錄每組光源的使用時間。

所有配件均為專業進口，國際品質認證。

燈箱性能

1、國際照明學會（CIE）所認可的七色人工日光，其色溫為6500K。

2、光源的照度范圍為750至3200勒克斯（Luxes）。

3、光源的背景顏色為吸光型中灰色（Neutral Grey），使用燈箱時應盡量避免外界光線照射在箱體頂部安裝色板的位置。

4、四組燈光可組合開關（其中一組為備用光源），有必要使用該光源時須先取下第一組和第二組燈管，裝上F燈即可。

5、照度從1%-100%可調，均勻度高于80%以上，測試距離可根據實際任意調整。

操作說明

1、將電源線一頭插入燈箱工作臺底部的插口，另一頭接通市電源，（注意市電電源必須與燈箱標示電源相符）此時計時器會顯示一個流水時間，提示電源已接通。

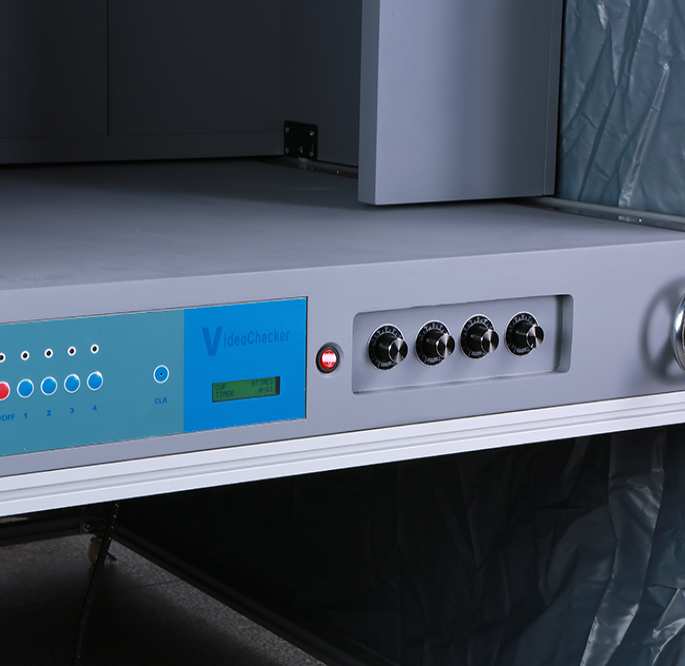

2、按下ON/OFF鍵，計時顯示為該燈箱已使用的總時間。再按1號鍵，此時最上面的第1組燈光點亮，計時顯示燈管已使用的時間，按2號鍵相對應的第二組燈管點亮，按3號鍵，工作臺平面的第三組燈點亮，4號鍵為F光源鍵（備用光源）。

3、可調控制開關裝在燈箱的右邊，按從外往內順序排列，1、2、3組，F(xiàn)光源未設置可調開關，可調控制開關在產品出廠前已按國際光源標準參數設置好，如客戶對自己所生產的產品在照度上有特殊要求，可旋轉可調開關按扭調節到最佳的位置。

4、焦距調整，本產品在出廠前設定的高度為70cm，如客戶有其它要求可自行設置，具體方法用配置的手搖柄插進燈箱右后角的升降控制器里面，按正方向搖動即升高，相應按反方向即為降低，當升降到所需要的高度后，再把燈箱立柱上的四個角碼固定在同一高度來固定吊箱即可。

5、檢測完畢按一下ON/OFF鍵關機。下班時要關閉市電電源。

?

光源說明?

D65 國際標準人工日光(Artificial Daylight) 色溫：6500K 功率：18W?

TL84 歐洲、日本、中國商店光源 ? ? ? ? ? ? 色溫：4000K 功率：18W?

A 美國櫥窗射燈、比色參考光源 ? ? ? ? ? ? ?色溫：2856K 功率：75W
