ISO12233:2014 eSFR分辨率測試卡簡介

SineImage?eSFR分辨率測試卡配合軟件可以自動計算幾個關鍵圖像質量因素包括銳度、橫向色差、階調反應、色彩反應及噪點。

與低反差 Edge SFR 規格完全相容，新的標準為 ISO 12233:2014取代了2000標準，因為之前使用高反差測試圖容易引起出界或量度誤差，也缺少漸進組別評定系統的階調反應，并且只有少量功能適用于自動分析。

SineImage?eSFR分辨率測試卡的設計基于ISO 12233:2014 定義的低反差edge SFR規格。

測試卡有以下三種版本：

標準版：基礎的功能

增強版：增加了額外的正方形、楔形和色彩圖案

擴展版：類似于增強版，只是擴展到16:9，適用于高清電影和電影

目前我們都是噴墨打印制作eSFR分辨率測試卡，增強版本是照相模式打印。所有Sine Image的ISO12233:2014 eSFR分辨率測試卡是完全符合ISO標準的。Imatest的eSFR ISO模塊提供高度自動支持檢測分析測試卡。

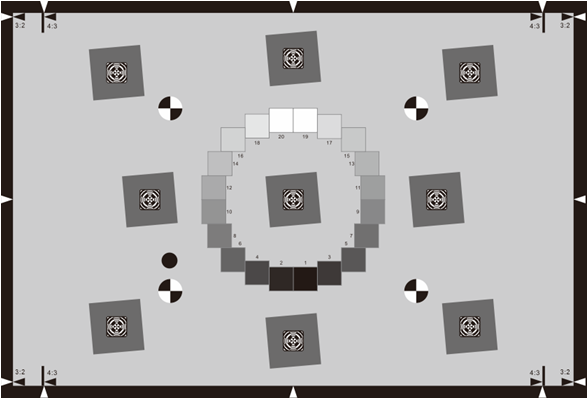

標準版

ISO12233:2014 eSFR分辨率測試卡標準版是3:2的長寬比。為了滿足更多的測試要求我們增加了增強版和擴展版，增強版和擴展版在圖像邊緣增加了用于測試性能的方塊，雙曲線以及色塊。這些圖卡是完全符合標準的。

ISO12233:2014 eSFR類似于依據ISO標準文件的6.1章節和附錄C制作的低對比度的E-SFR測試卡。但是卻又有幾點不同。下面是它們的不同對比：

（1）20階OECF灰階塊取代了原先的16階

（2）測試卡中心區域的方形聚焦圖案是直角的（為了增加MTF的測量區域），這樣設計的目的是為了減少自動檢測邊緣的干擾。

（3）有四個對焦標記,替換了原先的三個幫助自動化區域檢測。

（4）在左下方的對焦標記上面有一個附加記號用于檢測圖表方向。

這種測試卡用于全自動eSFR ISO?模塊，Imatest 4.0版本添加了這一模塊。

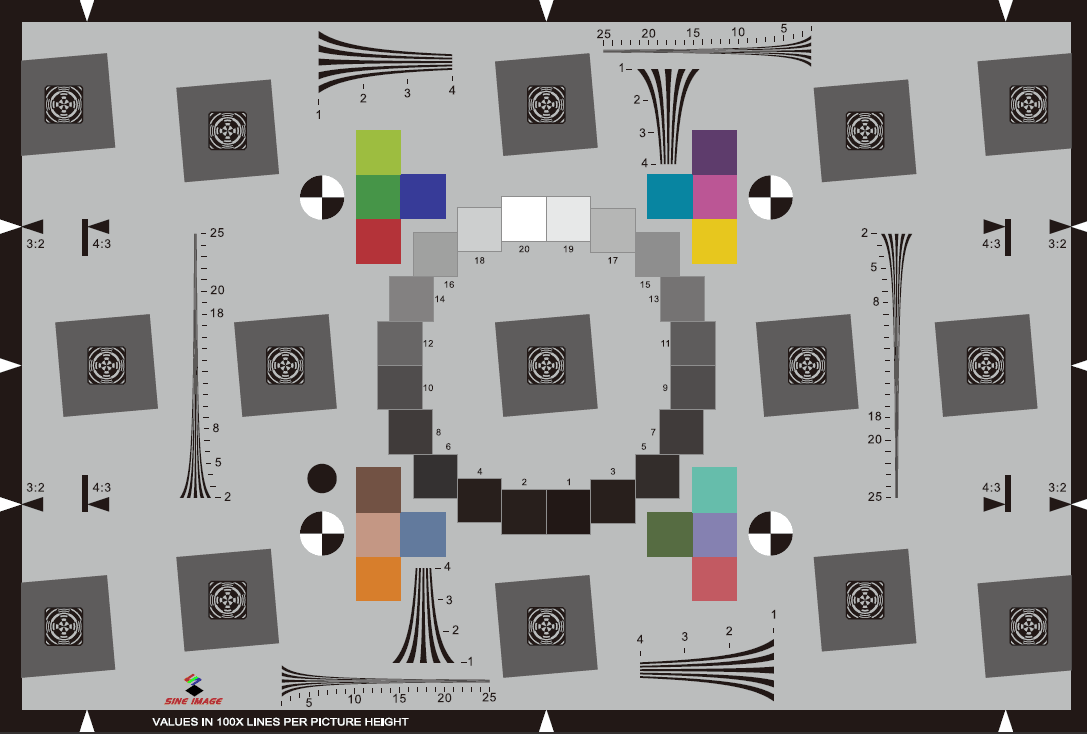

增強版

增強版的2014 eSFR測試卡有標準版的所有功能，也是3:2的長寬比。在圖像的邊緣增加了6個傾斜的方塊用于測試性能和增加了雙曲線用于視覺分析或者在Imatest的斜邊模塊上分析。也增加了16個色塊。這些增加的區域沒有被標準覆蓋，但是并不影響符合標準。增強型和標準版之間的不同如下：

（1）在圖像的邊緣增加了六個額外的傾斜方塊用于測試性能。

（2）幾個空間頻率的雙曲線，類似于參考ISO標準的CIPA，用于視覺分析或者在Imatest軟件的斜邊模塊分析。

（3）增加了16個色塊（噴墨或者色彩LVT），色彩類似于工業標準24色卡

????這一版本的分辨率測試卡用于全自動的eSFR ISO模塊，Imatest 4.0版本添加了這一模塊。

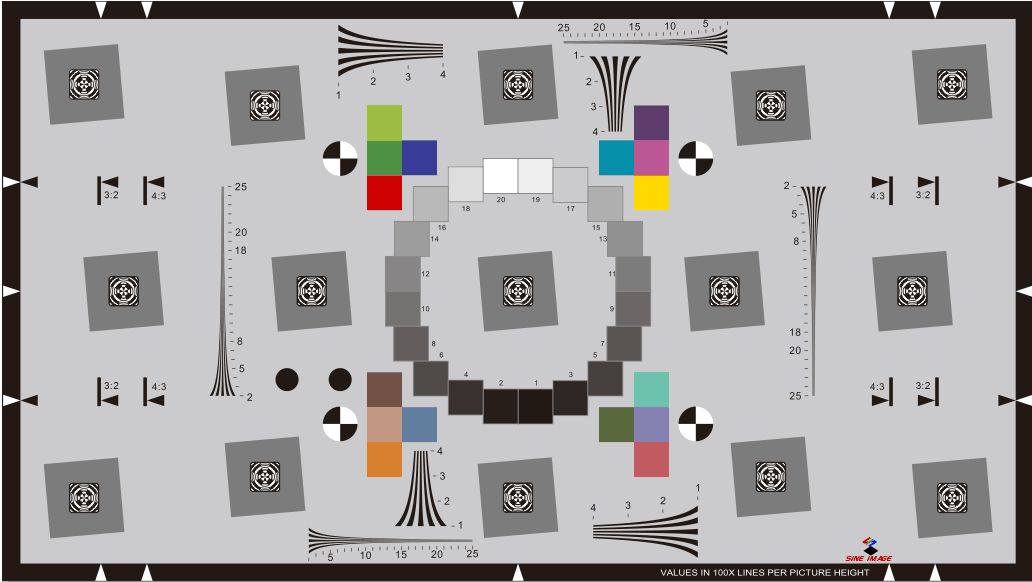

擴展版

擴展版的ISO12233:2014 eSFR分辨率測試卡包含增強版的所有功能（6個斜方塊，雙曲線和16個色塊），但是比例擴展至16:9長寬比。16:9是為了適用于高清電視和電影（也滿足相機所要求的3:2長寬比）。它也符合標準。

這一版本的測試卡用于全自動的eSFR ISO模塊，Imatest 4.0版本添加了這一模塊。

ISO12233:2014 eSFR分辨率測試卡尺寸

ISO12233:2014 eSFR分辨率測試卡使用幫助

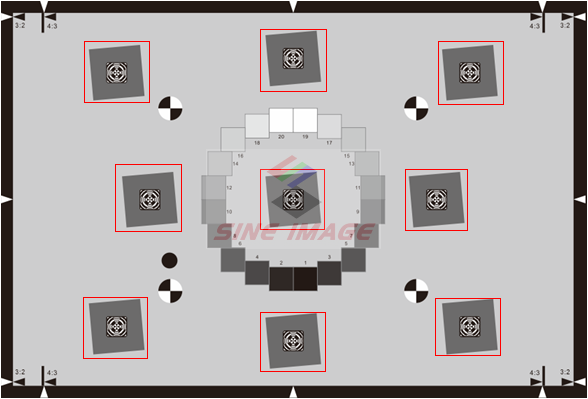

測試圖卡中有九個傾斜的矩形，反差比例為 4:1 應用 OECF 漸進組別，斜矩形的邊可用于測試空間頻率反應及橫向色差，矩形全部有對焦援助適用于手動或自動對焦。

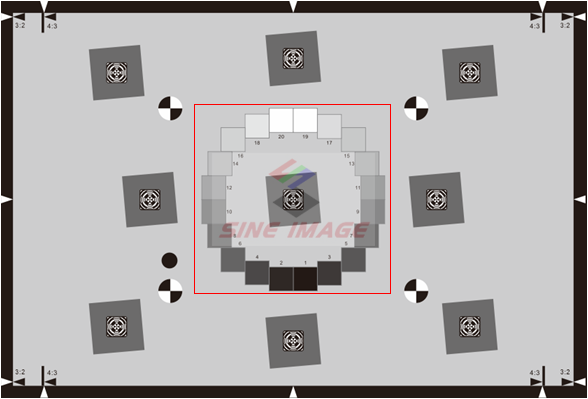

20 級灰階OECF圖案環繞圖表中心，用以測量影像系統的階調反應、伽瑪、白平衡及噪點特征，測量板塊放射性平均排列，減低光線下降的量度誤差。噪點測試系列涵蓋廣泛，包括濃度、場景參照 原始像素噪點以及ISO 15739視覺噪點、信噪比，及動態范圍。

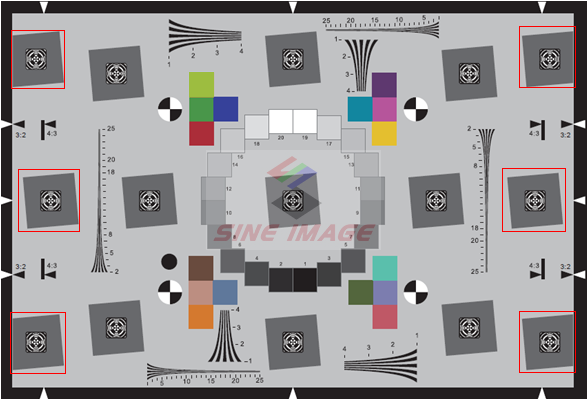

?SineImage?額外提供兩個eSFR測試圖卡版本，符合標準之外使用多余空間優化及延伸測試圖卡， 有額外六個傾斜的矩形測量成像區以外的銳度。

四個對準標志用于自動偵測 Imatest eSFR ISO模組功能

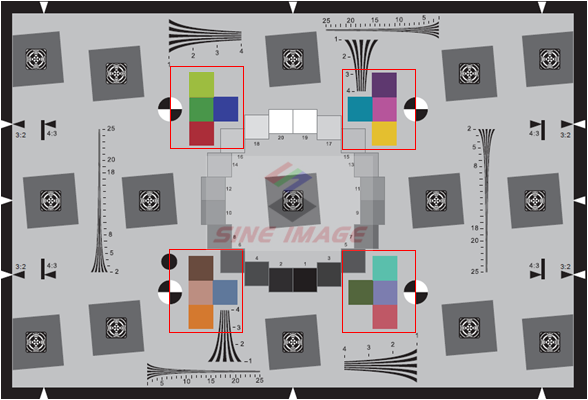

十六個色塊代表現實場景的色彩，用來分析并呈現準確或偏好的色彩。

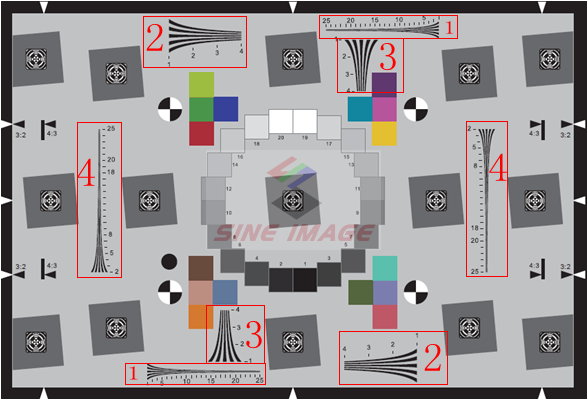

根據該ISO標準的另一部分，添加了四對雙曲線楔形用來測試極限解像度及云紋。

ISO12233:2014?eSFR分辨率測試卡增強版優化測試圖比例為 3:2，ISO12233:2014?eSFR分辨率測試卡擴展板延伸測試圖則為16:9支持視角更寬廣的影像系統。
