在《GB?2893安全色》、《GB/T?18833道路交通反光膜》等相關標準中，通常給出一塊顏色區域（多個色品坐標點）和亮度因數要求，在D65/A光源和45/0幾何條件下，判定樣品是否落在對應的顏色區域內，借此判定樣品是否滿足標準規定的色度要求。由于顏色區域?yàn)槎噙呅危缦聢D所示，導致使用普通的分光測色儀無法完成判定。NS808測色儀配合SQCT軟件的交通路標測量模塊則可以輕松解決這方面的問題。
?
一、菜單介紹和測試準備
NS808交通路標專用分光測色儀內置D65/A/C/F2等多種光源，幾何光路結構為45/0(45°環形均勻照明0°接收),?該儀器可以方便的測試各種反光膜的亮度因數、色品坐標、CI?E?L?*?a*b等色度數據；在道路交通路標測試方面、塑膠電子、油漆油墨、紡織服裝印染、印刷紙品、汽車、醫療、化妝品和食品等行業，在科研機構、實驗室領域均有廣泛應用。
1.1菜單介紹

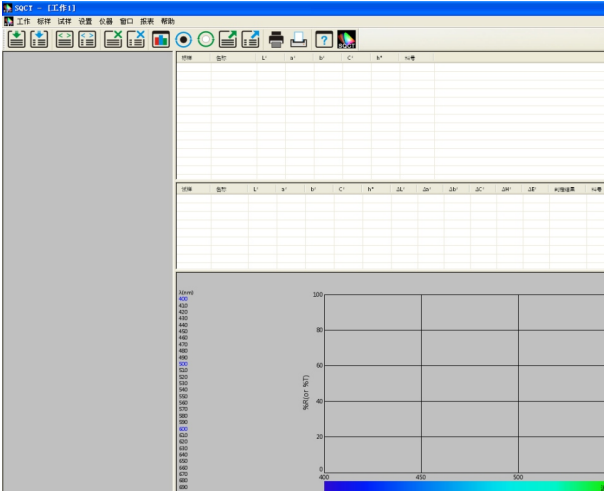

NS808的交通路標測試模塊主要是通過上位機軟件SQCT配合NS808儀器實現的。使用前需先安裝好SQCT上位機軟件，再連接NS808儀器，然后打開上位機軟件，默認為普通測試界面，如圖1所示，在該界面下可以完成CIE?L*a*b、XYZ、ΔE*ab、ΔE*cmc、ΔE*00等色度數據的測試，詳細菜單和工具欄的介紹請參照該軟件自帶“色彩管理控制軟件使用說明書”，這里重點介紹交通路標測試模塊。
圖?1

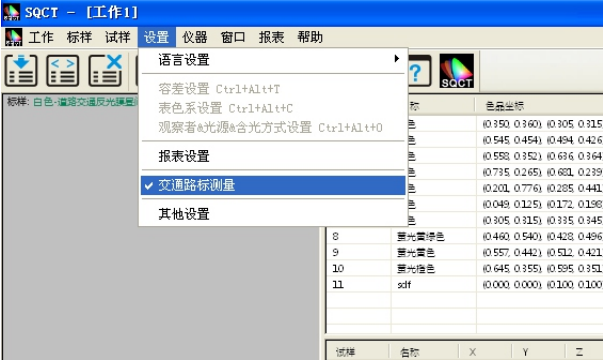

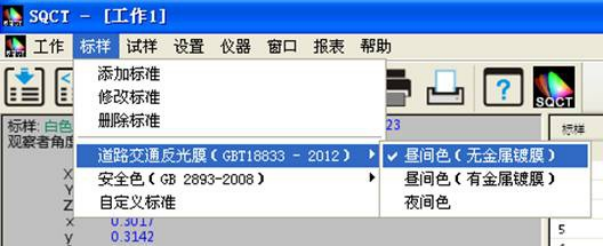

點擊“設置->交通路標測量”，則進入交通路標測試模塊，如圖2所示。點擊“標樣”，如圖3、4所示，該菜單下有“添加標準”“修改標準”“刪除標準”“道路交通反光膜GB/T?18833”“安全色GB2893”“自定義”子菜單，這里詳細介紹這些子菜單。

圖2

圖3
?
圖4
(1)添加標準
在交通路標測試中，標樣通常是一塊顏色區域，我們稱之為“多邊形-容差標樣”，即依次順時針或逆時針輸入顏色區域各頂點（至少3點）色品坐標，軟件自行按照輸入順序連接各頂點，從而形成多邊形-容差標樣。

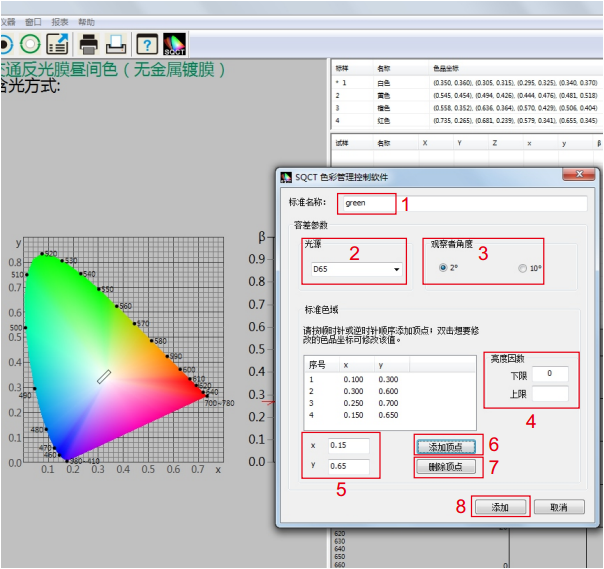

如圖5所示，在位置1處輸入標樣名稱，位置2處選擇光源種類（默認為D65），位置3處選擇觀察者角度（默認為2度），位置4處輸入亮度因數（除熒光物質外，普通反射樣品亮度因數大于0小于1，即0<β<1）。在位置5處輸入色品坐標點，然后點擊“添加頂點”按鈕，則新輸入的色品坐標點出現在標準色域框內，重復上述步驟，依次輸入各色品坐標點；對于輸入錯誤的色品坐標點，先在標準色域框內選中，然后點擊“刪除頂點”按鈕，則刪掉該頂點。全部輸入完畢，點擊位置8處“添加”按鈕，則完成“多邊形-容差標樣”建立。

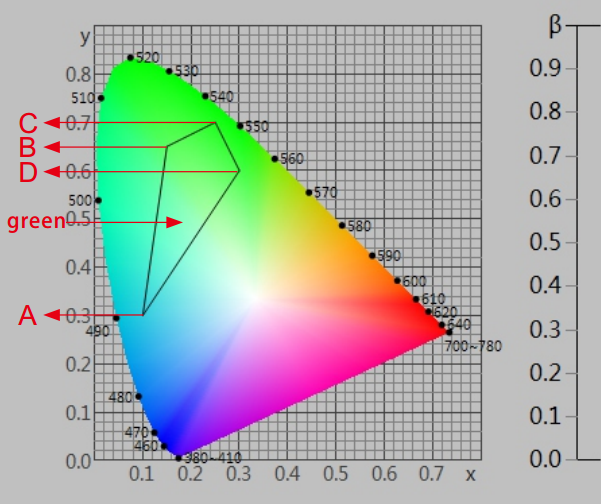

如圖5、6所示，建立一個名叫“green”的“ABCD”?多邊形-容差標樣。
注：輸入各色品坐標頂點時，請務必按照顏色區域圖形的順時針或逆時針順序依次輸入。
?
圖5
?
圖6
(2)修改標準

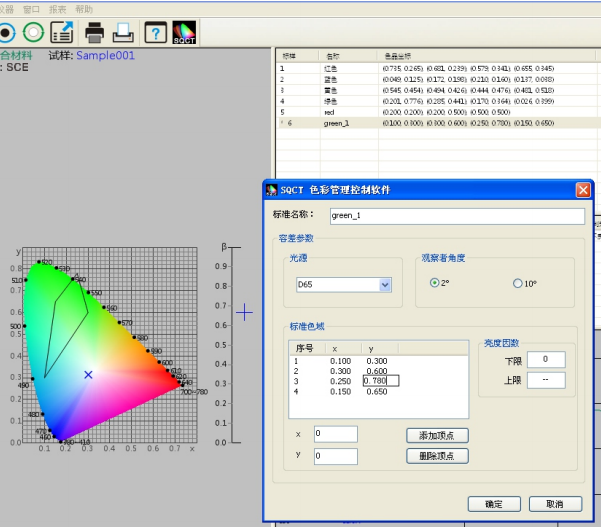

如圖7所示，修改上面建立的名稱為“green”的多邊形-容差標樣，先選中該標準，然后可?以修改“標準名稱”“光源”“?標準觀察者角度”“亮度因數”“色品坐標”，修改完畢，點擊“確定”按鈕，則修改生效。
?
(3)刪除標準
在標樣區域先選中一條或多標樣，然后點擊“刪除標準”，則刪除所選中標樣。
(4)道路交通反光膜GB/T?18833
針對國內交通路標使用較多的標準GB/T?18833，SQCT軟件將該標準中的標準色域納入其中，客戶只需根據自己需要進行選擇即可。

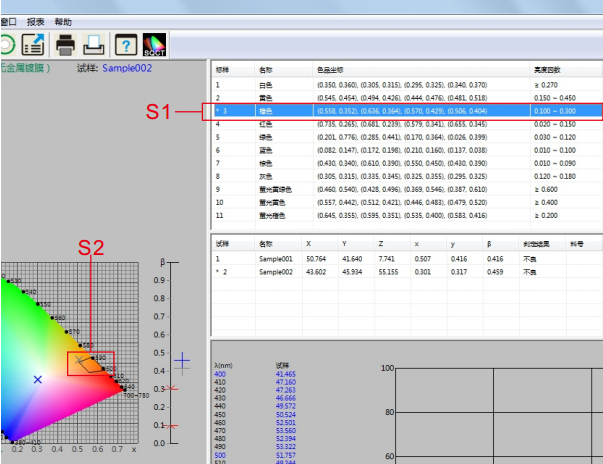

假設我們需要標準GB/T?18833中的無金屬鍍膜類型中的橙色（晝間色）作為多邊形-容差標樣（對應標準GB/T?18833中的表8第六行），我們僅需要依次點擊“標樣->道路交通反光膜GB/T?18833->晝間色”即可，如圖8、9所示，S1區顯示橙色對應的色品坐標點，S2區顯示對應的多邊形-容差標樣。
在“道路交通反光膜GB/T?18833”的基礎之上，我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作，將“道路交通反光膜GB/T?18833”改成我們需要的多邊形-容差標樣。
?
圖8
?
圖9
(5)安全色GB?2893針對國內交通路標使用較多的標準GB?2893，SQCT軟件將該標準中的標準色域納入其中，客戶只需根據自己需要進行選擇即可，方法同菜單“道路交通反光膜GB/T?18?833”。
在“安全色GB?2893”?的基礎之上，我們還可以選擇“添加標準”“修改標準”“刪除標準”等一系列操作，將“安全色GB?2893”改成我們需要的多邊形-容差標樣。
(6)自定義標準
針對“道路交通反光膜GB/T?18833”“安全色GB?2893”要求的情況下，我們可以使用“自定義標準”。

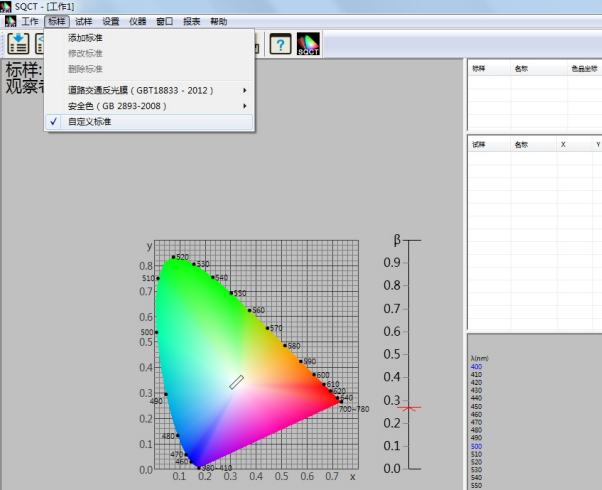

如圖10所示，點擊“標樣-?>自定義標準”，在標樣顯示區域被清空，我們通過“標樣->添加標準”建立自己的多邊形容差標樣。
?
圖10
1.2測試準備
(1)正確安裝SQCT上位機
軟件按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”進行軟件安裝。
(2)NS808儀器上電、開機
按照“分光測色儀使用說明書”對儀器進行上電、開機。
(3)NS808從菜單按鈕處啟動通訊，SQCT與NS808通訊成功
按照“分光測色儀使用說明書”通過USB連接電腦，實現NS808與SQCT的通訊。
(4)通過SQCT對儀器依次進行白板校正和黑桶校正
按照SQCT軟件光盤自帶的“色彩管理控制軟件使用說明書”依次對儀器進行白校正和黑校正。

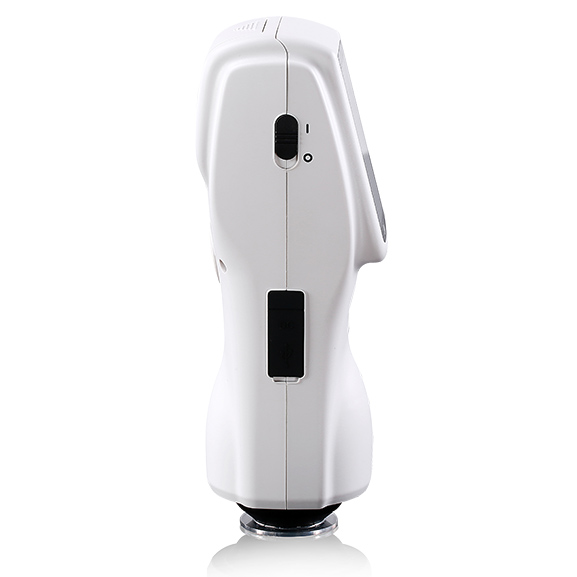

二、NS808交通路標專用分光測色儀技術規格

產品型號	NS808
照明方式	45/0(45環形均勻照明0°接收);
符合標準	CIE?No.15，?GB/T?3978,GB?2893,GB/T?18833
特性	專用于交通路標、標線、反光膜的亮度因數、色品坐標測量，內含GB?2893、GB/T?18833標準色，可手動自定義多邊形矩形容差。 可用于塑膠電子、油漆油墨、紡織服裝印染、印刷等行業顏色傳遞和質量控制方面。
積分球尺寸	Φ58mm
照明光源	組合LED光源
感應器	硅光電二極管
測量波長范圍	400~700nm
波長間隔	10nm
反射率測定范圍	0~200%
測量口徑	Φ8mm
顏色空間	CIE?LAB,XYZ,Yxy,LCh,CIE?LUV
色差公式	ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00
其它色度指標 ?	WI(ASTM?E313，CIE/ISO,AATCC,Hunter)， YI(ASTM?D1925，ASTM?313), 同色異譜指數Mt， 沾色牢度,變色牢度,力份,遮蓋度
觀察者角度	2°/10°
觀測光源	D65，A,C,D50，D55，D75，F(xiàn)2，F(xiàn)6，F(xiàn)7，F(xiàn)8，F(xiàn)10，F(xiàn)11,F12
顯示	光譜圖/數據，樣品色度值，色差值/圖，合格/不合格結果，顏色偏向，顏色仿真
測量時間	1.5s
重復性	分光反射率：標準偏差0.1%以內 色度值：ΔE*ab?0.04以內（校正后,以間隔5s測量白板30次平均值）
臺間差	ΔE*ab?0.2以內（?BCRA系列Ⅱ?12塊色板測量平均值）
尺寸	長X寬X高=90X77X230mm
重量	約600g
電池電量	鋰電池，8小時內5000次
照明光源壽命	5年大于160萬次測量
顯示屏	TFT?真彩?3.5inch，電容觸摸屏
接口	USB/TTL打印串口
存儲數據	標樣1000條，試樣10000條
操作溫度范圍	0~40℃（32~104°F）
存儲溫度范圍	-20~50℃（-4~122°F）
標準附件	電源適配器、鋰電池、說明書、光盤（內含管理軟件）、?數據線、?黑白校正筒、?保護蓋、?腕帶
可選附件	多功能測試組件（液體、粉末、顆粒等）,微型打印機,粉末測試盒、擺放底座
注：?如有變更，恕不另行通知

?
三、數據測試
2.1測試流程
在做好測試準備的前提條件下（白板、黑板校正完畢），通常先建立多邊形-容差標樣，然后進行試樣測試，再判定該試樣是否落在多邊形-容差范圍內，打印該試樣的測試數據或是導出該試樣測試數據，保存測試數據，以備下次調用。
2.2判定樣品的色度數據是否滿足多邊形-容差標樣實例
譬如如何判定藍色試樣是否在《GB/T?18833-2012道路交通反光膜樣》所規定的藍色區域內（無金屬鍍層，晝間反光膜顏色），按照下面的步驟，將依次完成測量和判定。
(1)建立多邊形-容差標樣

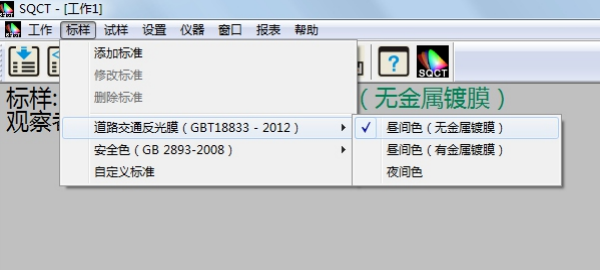

SQCT直接將《GB/T?18833-2012道路交通反光膜樣》的多邊形顏色區域做入軟件中，可以直接從菜單中選擇，“標樣->道路交通反光膜GB/T?18833->晝間色（無金屬鍍膜）”如圖11所示。

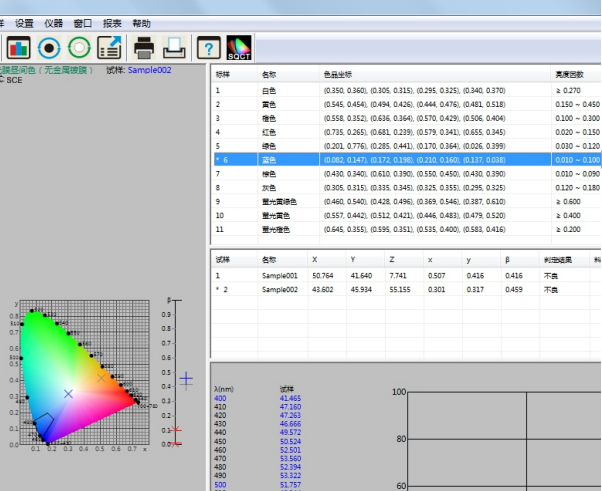

雙擊標樣區域的藍色，如圖12中是S3所示部分，使藍色為當前標樣，藍色多邊形-容差標樣（《GB/T?18833-2012道路交通反光膜樣》規定的藍色區域）則顯示在S4部分。
?
圖11
?
圖12
(2)用NS808進行試樣測試

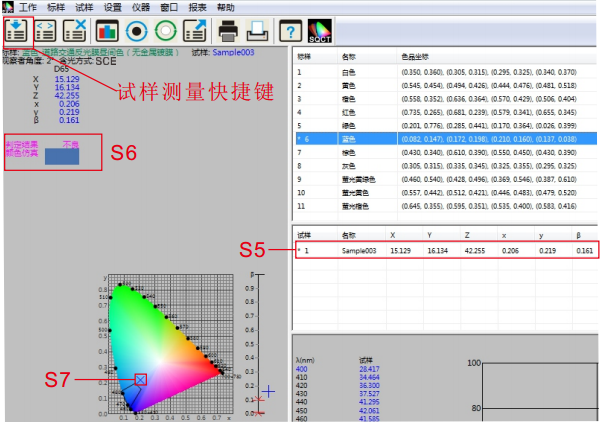

將測試樣品放在NS808測量口徑上，貼緊，鼠標點擊試樣測試快捷工具，如圖13所示。大約1.5秒時間，完成測試，測試數據如圖13中S5所示，在色品坐圖中的位置如S7所示，仿真及判定結果如S6部分所示。
同時可以通過“試樣->重命名/刪除”對測試試樣進行重命名和刪除操作。
?
圖13

圖14
(3)試樣測試數據處理

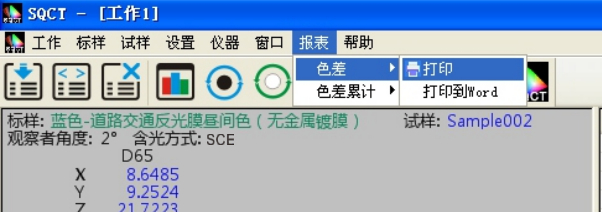

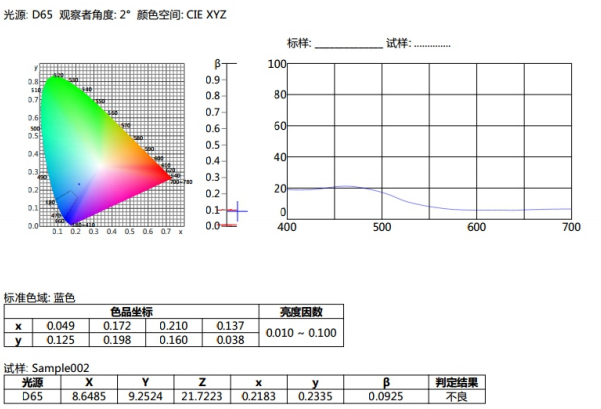

對試樣的測試結果可以通過打印菜單生成測試報表，選中要打印的試樣和標樣，執行“報表->色差->打印/打印到word”或“報表->色差累計->打印/打印到word”，將測試結果打印出來，如圖15、16所示。

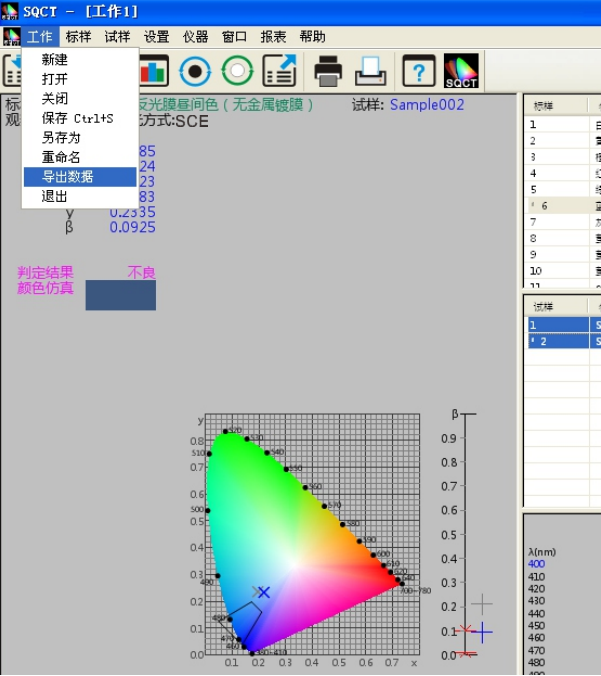

同時可以將測試結果以EXCEL表格形式導出來，選中要打印的試樣和標樣，執行“文件->導出數據”，將測試結果以csv格式導出來，然后可以用EXCEL等打開，進行數據處理，如圖17所示。
?
圖15

圖16
?
圖17
(4)保存測試數據
對于本次測試結果，可以通過保存，使本次的測量數據和配置文件以工程的形式保存下來，以方便后面調用。

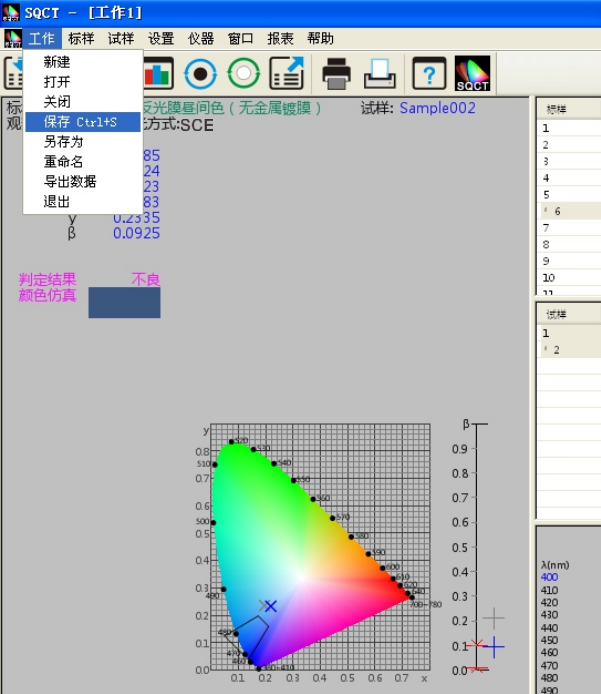

執行“文件-保存/另存為>”，則將本次測試數據和配置文件以“*.?job”形式保存下來，以便后面調用，如圖18所示。
?
