霧度儀主要用于測量透明或半透明材料的霧度和透光率,不同品牌和結構的霧度儀,其測量的精度是存在差異的,本文就以三恩時YS6002分光霧度儀為例,為大家介紹一下霧度儀的測量精度,感興趣的朋友可以了解一下!
霧度儀的測量精度是多少?

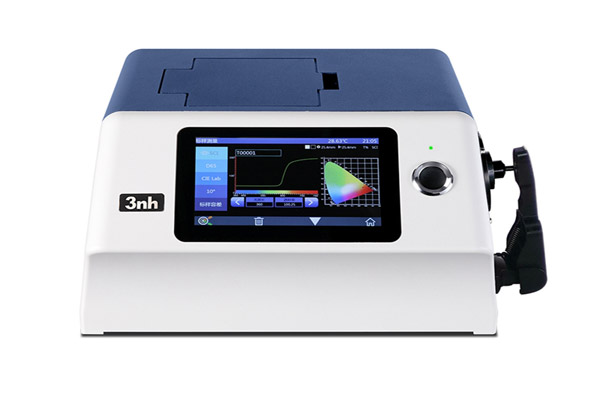

分光霧度儀YS6002是由3nh公司獨立開發的完全擁有自主知識產權的國產色彩霧度儀。按照CIE規定透射幾何光學結構D/0°(漫反射照明/0度接收)設計,采用凹面光柵分光形式,用256象元CMOS進行信號采集,準確得到透射樣品的透過率。儀器配備360~780nm全光譜高壽命光源,光學系統光學分辨率為10nm,儀器內置多種顏色空間和色差公式,可對樣品進行多個維度的色度表達。按照ASTMD1003/D1044標準準確實現透射樣品的霧度測量。
這款霧度儀的重復精度為:
分光透過率:測試透射參考白標準偏差0.05%以內(400~700nm:0.04%以內);
色度值:Φ25.4mm,ΔE*ab0.03以內(儀器預熱校正后,以間隔5s測量透射參考白30次平均值。
儀器臺間差:Φ25.4mm,ΔE*ab0.15以內(原廠5塊標準透射色板測量平均值)
霧度儀容差設置方法:
在使用分光測色儀管控透明材料霧度和色度時,就可以在霧度儀上設定容差,儀器經過測量就可以快速判斷所測量樣品是否合格。容差是針對標樣來說的,標樣的容差會影響儀器對試樣結果的判定。系統容差是儀器默認分配給標樣的容差。若標樣容差未設置就會默認采用系統容差,因此系統容差的準確性對測試數據準確性的影響至關重要。
1、系統容差設置

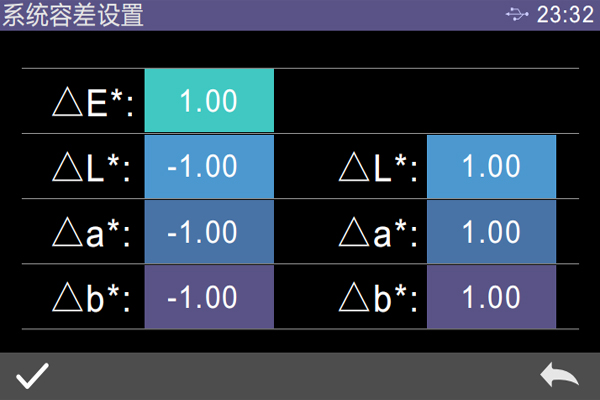

主菜單→系統設置,點擊下翻圖標找到系統容差,點擊“系統容差”進入系統容差編輯界面。
ΔE*為設置標樣總?cè)莶睿–IE1976);左側ΔL*為設置標樣容差下限,右側ΔL*為設置標樣容差上限,右側容差上限一定要大于容差下限;Δa*、Δb*設置方法同于ΔL*。點擊對應的容差數值,進入相應的數值設置界面,設置完畢點擊“√”確認保存,即以此容差為標準;若點擊下側“←”取消并退出容差設置界面。
當標樣采用默認系統容差時,試樣與標樣數據對比,只有ΔE*、ΔL*、Δa*、Δb*全部在容差允許范圍內,試樣才會提示合格,否則提示不合格(測試結果提示功能打開)。
2、標樣容差設置

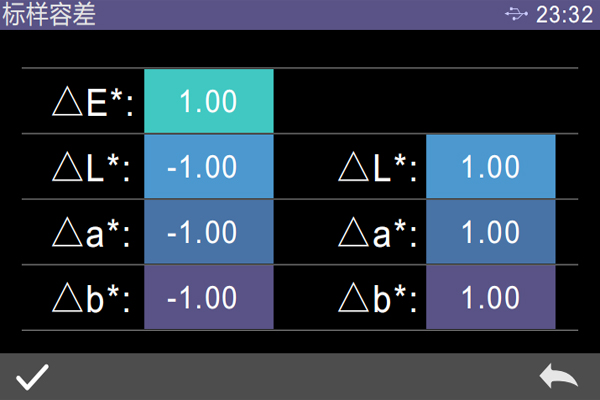

標樣測量界面點擊“標樣容差”,進入標樣容差編輯界面。
標樣容差設置與系統容差設置相同,區別是設置的路徑不同。當用戶對該標樣有特殊容差要求時,即對該標樣進行容差設置。若不設置當前該標樣的標樣容差就默認使用系統容差。
