顏色的測量，不僅依賴于被測顏色本身的光譜光度特性，還與測量的幾何條件、照明光源的光譜分布等密切相關。本文介紹了色差儀反射測量的CIE標準照明與觀察幾何條件，感興趣的朋友可以了解一下！

為什么對色差儀的照明與觀察幾何條件進行規定？

光與材料相互作用時會產生鏡面反射和漫反射，定向透射和散射透射以及光吸收等現象，其中每種現象的特定組合取決于光源、材料的性能及其幾何關系。

為了便于國際對比，顏色的測量必須在CIE標準照明體或標準光源下選行。由于樣品表面的結構特性不同，同樣的物體在不同方向上會產生不同的反射或透射，因此照明的幾何狀態對顏色測量結果會有很大的影響。同時，照明光束的孔徑和測量光束的孔徑大小對顏色測量的結果也有影響，這些幾何參數稱為照明與觀察條件，可見，為了交流，比較顏色測量的結果，必須嚴格規定照明與觀察的幾何條件。

色差儀反射測量的CIE標準照明與觀察幾何條件類型：

為了提高測量精度和統一測量方法，國際照明委員會（CIE）于1971年正式推薦了四種測量反射色的標準照明觀測條件，分別為垂直/45°（0/45）、45/垂直（45/0）、垂直/漫射（0/d）、漫射/垂直（d/0）。當照明觀測條件為0/45、45/0及0/d時所測得的數值稱為光譜輻亮度因數，記作，β0/45，β45/0，β0/d，而在0/d條件下測得的數值稱為光譜反射比ρ。為了便于討論和選擇，可將各種不同照明與觀察條件減少成三種最普遍的幾何條件，即漫射照明、8°觀察角、包括鏡面反射成分（縮寫d/8:i），漫射照明、8°觀察角、消除鏡面反射成分（縮寫d/8：e），以及45環形照明、垂直觀察（縮寫45/0：c）。CIE推薦了三種測量透射色的標準照明觀測條件，分別為垂直/垂直（0/0）、垂直/漫射（0/d）、漫射/漫射（d/d），測量得到的透射比分別稱為規則透射比、漫透射比、雙漫射比。測量結果必須說明所采用的測量條件。具體如下：

1.垂直/45°（符號為0/45）

如下圖所示，以垂直于樣品表面的方向照明，照明光束的光軸與樣品法線之間的夾角不應超過10°，在與樣品表面法線成（45+2）°角的方向上測量，照明光更和測量光束的任一光線與其光軸之間的夾角不應超過8°。

(2）45°/垂直（符號為45/0）

如下圖所示，照明光束的光軸方向與樣品法線成（45+2）°角，測量方向的光軸和樣品法線之間的夾角不應超過10°照明光束和測量光束的任一光線與其光軸之間的夾角不應超過8°。

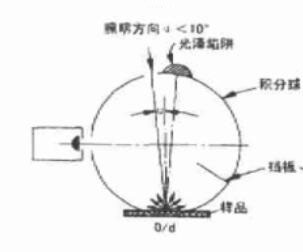

（3）垂直/漫射（符號為0/d）

如下圖所示，照明光束的光軸和樣品法線之間的夾角不超過10°，從樣品反射的輻射通量用積分球收集。照明光束的任一光線與其光軸之間的夾角不應超過5°，積分球直徑可以任意選擇，但其開孔總面積不應大于積分球總表面積的10%。

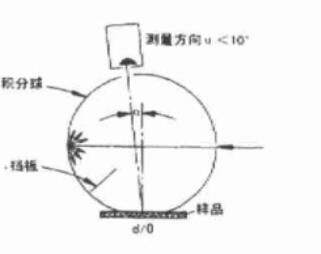

（4）漫射/垂直（符號為d/0）

如下圖所示，通過積分球漫射照明樣品，樣品的法線與測量光束的光軸之間的夾角不應超過10°。積分球直徑可以任意選擇，但其開孔面積不應超過積分球總表面積的10%，測量光束的任一光線與其光軸之間的夾角不應超過5°。

對于d/0和0/d的照明與觀察條件，可以利用積分球的光澤陷阱來消除反射光中的規則反射，所以在設計儀器時，應說明光澤陷阱的位置、尺寸和形狀。如果需要測量包括規則反射在內的反射光。在0/d條件下不應使照明光束嚴格地垂直于樣品表面。同樣，在d/0條件下，測量光束不應嚴格地垂直于樣品的表面。

CIE規定，當照明與觀察幾何條件為0/45，45/0及d/0時，所測得的數值稱為光譜輻亮度因數，記作：β0/45、β45/0、βd/0，而在0/d條件下測得的數值稱為光譜反射比。

色差儀反射測量的CIE標準照明與觀察幾何條件怎么選？

CIE標準照明與觀察幾何條件同實際環境或暗室中觀察物體時所看到的可能不一致。首先，CIE標準幾何條件將紋理均化了，紋理是決定試樣外貌的個重要因素，它對色差有很大的影響，因此實際計算紋理的方式不可能與儀器測量的空間均化相等。其次，大多數照明是定向成分與漫射成分的組合，可是CIE的標準幾何條件要么提供定向組分，要么提供漫射組分。

上述矛盾在某些情況下可以得到緩解。對于漫射材料，無論是用定向照明還是漫射照明，它們看起來都是一樣的，因為其表面的一次反射在所有觀察角均勻發散。因此，當人們在觀察漫射材料時，幾何條件的選擇就不再重要了，不同的幾何條件產生幾乎一致的結果，并且與目視測量極其相近。對于高光澤材料，其表面形成了一個易于劃出界限的鏡面反射，所以觀察者可通過旋轉樣品，以除去鏡面反射組分。如果樣品放置在光暗室的底面，并以45°角觀察，則光暗室的后部應該襯上黑色的天鵝絨。這樣，當人們測量高光澤材料時，可以選用漫射照明，不含鏡面反射的d/8或環形照明且軸向觀察的45/0等幾何條件，它們將得到相同的結果，并且與目視測量密切相關。因為在這兩種情況下，被測表面的次反射都消除了。

對于表面的一次反射性能介于高光澤和高漫射之間的試樣，它的色貌取決于照明的幾何條件。如果能改變定向和漫射組分的比例，并保持顏色和照明強度不變，那么可以觀察到這些材料的明度和彩度將發生改變。這時，優先選擇CIE幾何條件45/0由于積分球開孔的尺寸沒有標準化（只有與積分球總表面積的相對限制）.因此采用不含鏡面反射組分的d/8幾何條件的儀器測量，其相互之間缺少致性。然而，當降低定向靈敏度成為關鍵時（如測量紡織物和顆粒時），應該在上述兩種幾何條件下旋轉樣品，并對測量結果進行比較，在很多情況下，減少定向靈敏度比保證儀器測量之間的一致性更為重要。
