顏色的度量是一門涉及物理光學、視覺心理等各學科的新興科學，隨著光學、電子技術和光電子技術的不斷發展，以及電子計算機的廣泛應用，出現了許多測色儀器，常用的就有光電積分式測色儀器。這種儀器利用儀器內部的標準光源照射被測物體，在整個可見光波長范圍內進行一次積分測量，得到透射或反射物體色的三刺激值和色品坐標，并通過專用微機系統給出兩個被測樣品之間的色差值。本文對光電積分測色儀器的組成結構及要求進行了簡要的介紹。

顏色測量常用儀器類型：

目前，常用的色測量?jī)x器主要分為光電積分式和分光光度式兩類，它們都根據色度學三基色原理和混色原理進行顏色測量，并符合CIE標準色度系統推薦的標準照明體和規定的照明觀察條件，定量地比較“標準”和“樣品”在同一波長上的單色輻射功率，從而測量出樣品的光譜透射比或光譜反射比。

1.光電積分測色儀器

光電積分測色儀器又稱為色差計，通過模擬人眼光譜三刺激值特性，用光電積分效應直接測得樣品的三刺激值X，Y和Z，再由此計算出樣品的色品坐標等參數。這類儀器利用濾光片，對所用光電探測器的光譜響應進行濾色修正，這種將總光譜特性修正成與標準觀察者相互一致的條件稱為盧瑟條件。但在實際的濾色修正中，由于色玻璃的品種有限，儀器不可能完全符合盧瑟條件，只能近似符合。因此，光電測色儀精確度不高，但能準確測出兩個色源之間的差別，適用于測量精度要求不是很高行業的快速質檢、在線檢測。例如三恩時科技的TS7036、TS7020就屬于光電積分測色儀器。

2.分光光度測色儀器

分光光度測色儀器又稱分光測色儀，這類儀器通過計算物體在各種標準光源和標準照明體下的三刺激值X，Y，Z，再轉成均勻色空間標度L*，a*和b*。分光測色儀主要由單色儀和探測器兩個部分組成，其中單色儀起分光作用，有棱鏡單色儀和衍射光柵單色儀兩種。分光測色儀通過探測樣品的光譜成分確定其顏色參數，所以精度非常高，穩定性好，不僅反映波長反射率光譜曲線圖的變化，更能精確地反映L*，a*和b*數值，而并非僅用于色差的比較，適用于紡織印染，染料、顏料、涂料，塑料著色及油墨等對測色要求較高的行業。例如三恩時科技的TS7708、YS4580、TS8296等型號就屬于這類儀器。

光電積分測色儀的組成結構：

光電積分測色色差計仿照人眼感色的原理，采用能感受紅、綠、藍三種顏色的受光器，將各自所感受的光電流加以放大處理，得出各色的刺激量，從而或得這一顏色信號。光電積分式儀器總的光學條件符合盧瑟條件。

測色色差計主要包括測頭、數據處理器（含顯示器及打印機）、直流電源及附件四部分。測色儀測頭由照明光源，濾色器，硅光電池，隔熱玻璃，凸透鏡，導光筒，擋板，積分球等組成。其中：

（1）積分球：積分球是測色儀的重要構成部件，在很大程度上決定了測色儀的使用壽命、測量精度和長期重復性。

（2）數據處理系統：數據處理系統包括放大電路、A/D轉換、中央處理器、顯示、打印等數據輸出。采用微控制器進行數據處理，通過液晶顯示和打印輸出各種色度數據。

（3）內部光源照明系統：采用低能耗的特殊發光管，經修正后作為測色用的標準照明體D65，保證220V+22V，50Hz+1Hz的穩定電壓確保光源發光的穩定性。測色儀內部照明光源通常是標準A光源，而實際應用中都需要測量物體在標準D65和C光源下的色度值，因此要模擬出D65光源，使儀器總的光譜靈敏度符合D65下的盧瑟條件。

（4）光譜三刺激值：選用CIE1964補充觀察者10°視角的數據；儀器照明幾何條件為o/d。

（5）觀察條件：符合CIE所規定的0°入射/45°接收條件。光譜條件，總體響應等價于CIE標準照明體D65及10視場色匹配函數下的三刺激值X10、Y10、Z10（以下簡寫為X、Y、Z），最終可獲得測色的五種表色系統：CIE Y10 x10 y10（1964），CIE：X10 Y10 Z10（1964），L*a*b*（1976），L*C*H（1970）及HunterLab和色差計算的三種表色系統：△Eab*（△L*△a*△b*），△Eab*（△L*△C*△H*）及Hunter △E（△L△a△b）。不同表色系統的測得數據均可以由計算機進行相互轉換，并以數字顯示、可打印輸出。

光電積分測色儀對組成結構的要求：

在系統結構上，色差計通常由照明光源、光電探測器、信號放大、數字顯示和打印、數據處理單元等幾大部分組成。其中光電探測器常用硅光電器件，并且分別帶有三個修正濾光片組，使其光譜響應與光譜三刺激值曲線x（λ）、y（λ）、z（λ）相匹配。

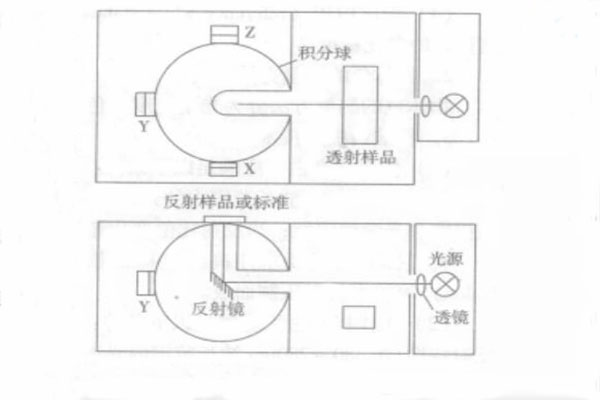

上圖所示為一種能測量反射或透射顏色樣品的色差計的俯視圖和側視圖，其照明與觀察條件是0/d。光源的光束經過會聚透鏡（或透射樣品），以及 45°反射鏡投射到反射樣品上，積分球收集樣品表面反射（或透過透射樣品）的輻射通量。積分球的內壁涂有中性白色漫反射材料，如氧化鎂（Mg0）或硫酸鋇（BaSO4）。光電探測器X、Y、Z分別安裝在球壁的三個測量孔上，它們可以同時接收樣品的反射或透射輻射通量測量透射樣品時，在樣品測量孔上放置氧化鎂或硫酸鋇中性白板。這類儀器可用于測量在某種CIE標準光源（如D65、C等）照明下，反射或透射顏色樣品的三刺激值和色品坐標；如果需要測量熒光物體的熒光相關特性，則應該采用具有紫外輻射的 CIE 標準照明體D65作為照明光源（一般為模擬 D65照明），這樣才能真實反映熒光物體的顏色特性。

同樣，色差計的精度與其光譜特性符合盧瑟條件的程度有關。一般，在色差計探測器的光譜修正中，要使儀器完全符合盧瑟條件是不可能的，只能是近似匹配。為了減少光探測器光譜修正不完善所帶來的誤差，應該根據待測樣品的顏色，選用不同的標準色板或標準濾色片來校正測色儀器。將選定的標準色板或標準濾色片放入儀器，并調節儀器的輸出結果，使測得的三刺激值與標準色板或標準濾色片的定標值一致，然后儀器才能用于實際測試。通常，色差計配有4～10塊不同顏色的標準色板或標準濾色片，其三刺激值由高精度分光光度計預先標定。如果被測的反射或透射色樣與校正用標準色板或標準濾色片的顏色相近，則可以認為兩者具有近似的光譜反射或透射特性，這時色差計測得的色度參數就有較高的可靠性。

此外，色差計的測量精度還與儀器的光源、光探測器的穩定性等密切相關。在整個測量過程中，如果光源色溫變化，其相對光譜功率分布就會改變，導致其與盧瑟條件的匹配精度降低，故其測色精度也隨之下降。光探測器的光譜靈敏度發生變化也會造成同樣的后果。如果儀器的光探測器采用硅光電器件，那么該影響就可以大大降低。因此，為了保證測色儀器的長期測量精度，需要定期進行相關檢查，必要時應該更換光源等器件。在儀器標定之后的測量過程中，為了消除或減弱光源可能發生的變化對測色精度的影響，可以通過雙光路光學系統結構的設計來加以改進，其中參考通道用于監視照明光源的發光特性，并實時地修正光源波動對測量通道中顏色信號的影響。
