色差儀有哪些常用顏色空間？色差儀作為顏色比較類儀器，為了讓顏色的評定有更加精確的衡量標準，其內部采用了CIE規定的多個顏色空間，目前常用的主要有RGB、XYZ、Lab和Luv等顏色空間。本文對色差儀顏色空間類型及不同顏色空間的轉換方法做了介紹，感興趣的朋友可以了解一下！

色差儀常用顏色空間介紹：

1.RGB顏色空間

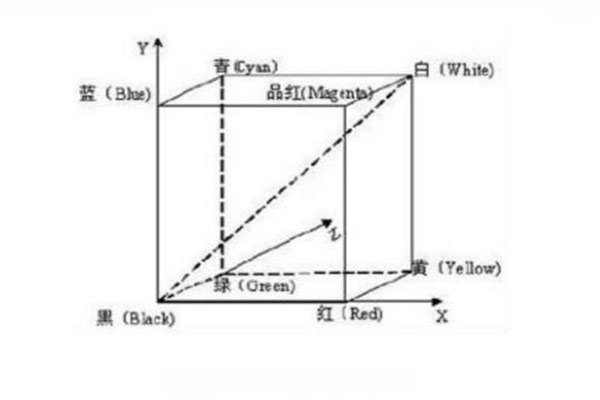

由三基色原理知，大多數顏色可以由紅、綠、藍三基色按照不同的比例合成。RGB顏色空間是在三基色理論上開發的相加混色顏色空間。RGB顏色空間的顏色模型可以用三維的立方體來描述，如下圖所示。X 軸表示紅色（Red），Y軸表示藍色（Blue），Z軸代表綠色（Green），在原點上，三個基色亮度表示0，即黑色，原點的斜對角表示白色，三個基色亮度達到最大。從原點到斜對角的對角線上，X=Y=Z，可以認為這是一條灰度不同的黑白線。除了黑色和白色以外的六個點，分別表示紅綠藍三種顏色，以及黃、青和品紅色三種二次色，其位置如下圖顏色模型所示。

可以看出來，RGB顏色空間描述顏色是比較簡單的，但是給人的感覺不直觀，對一個RGB數值，人們無法確定其具體代表什么顏色，而且 RGB顏色空間是一個非均勻的顏色空間，不符合人的顏色感知心理，空間中兩個顏色點距離不代表人的知覺差異。這樣，就產生了其他的顏色空間。

2.CIEXYZ顏色空間

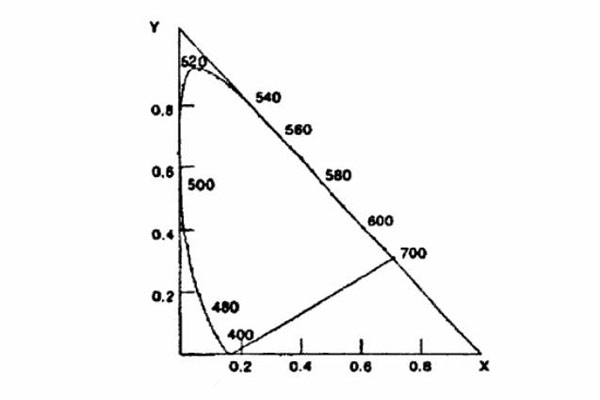

CIEXYZ顏色空間，是在RGB系統的基礎上，用數學方法，選用三個理想的原色來代替實際的三原色，從而將RGB中的色度坐標r，g，b變換為正值。由X、Y、Z在所形成的三角形將整個光譜色軌跡包含在內，如下圖所示，因此整個光譜色變成了以XYZ三角形作為色域的域內色。

選擇三個理想的原色X、Y、Z，X代表紅原色，Y代表綠原色，Z代表藍原X色，這三個原色不是物理上的真實色，而是虛構的假想色。它們的色度坐標分別為：

（X、Y、Z的色度坐標）

3.Lab顏色空間

CIELAB顏色空間是由國際照明委員會（CIE）提出，在原先Yxy顏色空間基礎上，解決了色度圖上相等距離并不等于我們所覺察到的顏色差異這一主要問題。CIELAB空間可以表達自然界中的任何顏色，雖然 RGB 顏色空間是使用最廣泛的顏色空間，但它依賴于設備。CIELAB空間與人眼視覺系統感覺一致，并且是用來描述人眼可見的所有顏色最完備且均勻的色彩模型。在均勻顏色空間內，兩個顏色坐標點之間的距離表示為兩個顏色樣本之間的色差值。

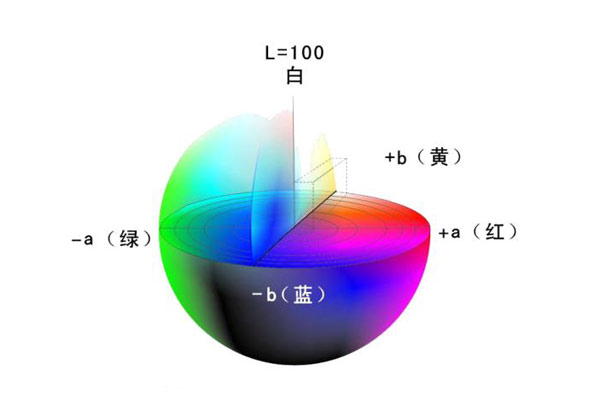

CIELAB顏色模型如下圖所示，該顏色空間中L*為亮度值，a*為紅綠色度坐標，b*為藍黃色度坐標。其中，a*軸正半軸為紅色，負半軸為綠色；b*軸正半軸為黃，負半軸是藍色；亮度L*取0代表了黑色，亮度L為100則代表白色。

4.Luv顏色空間

CIE1976L*u*v*（簡稱為CIELUV）均勻顏色空間用三維坐標系統明度指數L*和色品指數u*、v*來表示顏色，改善了CIELAB顏色空間的均勻性CIEL*u*v*和CIEL*a*b*有一些共同的特點。首先，它們的顏色空間雖然距完全均勻仍有距離，但基本上是均勻的。其次，由于是基于顏色測量的CIE系統，CIEL*u*v*和CIEL*a*b*都是與設備無關的顏色空間。

CIEL*u*v*顏色空間同樣是基于對立色理論和參考白點而建立，與設備無關，適用于顯示器顯示和根據加色原理進行組合的應用場合。

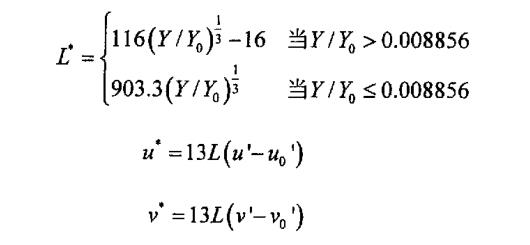

三個刺激量X，Y，Z到CIELuv顏色空間的轉換公式如下：

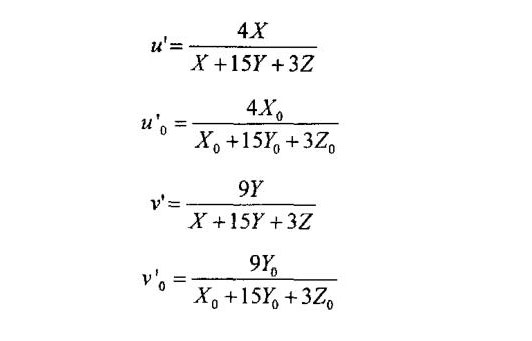

變量u'，v'和u'0，v'0可以從下式得出：

X0、Y0、Z0為標準白光所對應的XYZ值。CIELuv顏色空間比較強調對紅色的表示，即對紅色變化比較敏感，但對藍色表示得比較粗糙。

色差儀不同顏色空間轉換方法：

色彩空間轉換意味著將一個色彩空間中的顏色特征信息轉換到另一色彩空間以，獲得相應的顏色信息，即用不同色彩空間中的數據來表示相同的顏色。下面將介紹了介紹了幾種不同顏色空間的轉換方法：

1.RGB顏色空間轉換XYZ顏色空間

RGB顏色空間并不能產生出所有的彩色，在某些情況下顏色值還會出現負值，為了克服這一缺點，1931年國際照明委員會CIE規定了一種新的顏色系統稱為XYZ顏色空間。它把彩色光表示為：C=X（X）+Y（Y）+Z（Z）。式中，（X）、（Y）和（Z）是XYZ顏色空間的基色量，X、Y和Z為三色比例系數。

XYZ顏色空間必須滿足如下三個條件：

（1）三色比例系數X、Y和Z皆大于零；

（2）Y的數值正好是彩色光的亮度；

（3）當X=Y=Z時仍然表示標準白光。

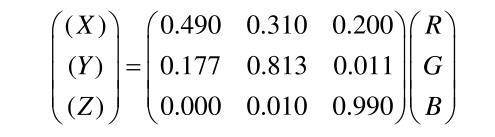

根據以上條件，可以得到RGB顏色空間與XYZ顏色空間的關系式：

2.RGB顏色空間轉換LAB顏色空間

RGB色彩空間的顏色不能直接轉換到CIELAB色彩空間，需要借助XYZ色彩空間進行非線性操作，先把RGB色彩空間轉換到XYZ色彩空間，然后通過XYZ色彩空間和CIELAB色彩空間之間的聯系進行轉換。相關轉換公式如下所示：

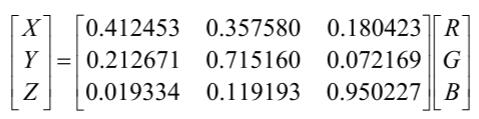

（1）RGB轉換到XYZ

（2）XYZ轉換到LAB

上式中，X、Y、Z 指的是物體的三刺激值，這三個屬性值是在海明對立坐標理論的基礎上建立起來的。Xn、Yn、Zn表示的是CIE標準照明體先照射在完全反射漫反射體上，再經其反射到人們眼中的白顏色物體的三刺激值。光源和觀察者的條件分別以D65和10°條件為佳。在不同的光源以及觀察者條件下，三刺激值是不同的。

3.LAB顏色空間轉換XYZ顏色空間

在實際應用時，不均勻的顏色空間會給顏色評估帶來很多的不便，于是人們就研究均勻的顏色空間，CIELAB顏色空間就是均勻的顏色空間之一，1976年，CIE制定此顏解決XYZ顏色空間的物理距離與人眼的感知不相當?shù)膯栴}。

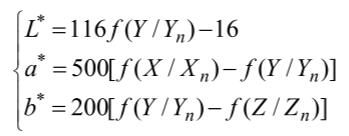

在這一顏色空間中，柱坐標L*表示亮度，a*和b*軸代表色度坐標，分別是紅-綠坐標和黃-藍坐標，這三個坐標值均被認為是均勻變化的。這三個屬性值可以由XYZ顏色空間的三個屬性轉化而來。轉換公式如下：

其中，在上面的公式中，X、Y、Z指的是物體的三刺激值，這三個屬性值是在海明對立坐標理論的基礎上建立起來的。Xn、Yn、Zn表示的是CIE標準照明體先照射在完全反射漫反射體上，再經其反射到人們眼中的白顏色物體的三刺激值。光源和觀察者的條件分別以D65和10°條件為佳。在不同的光源以及觀察者條件下，三刺激值是不同的。若采用D65標準照明體Xn=94.811，Yn=100.00，Zn=107.304。

色差儀不同顏色空間怎么設置？

不同色差儀包含的色空間是不同的，想要設置顏色模式，就可以根據色差儀操作說明書來進行選擇。

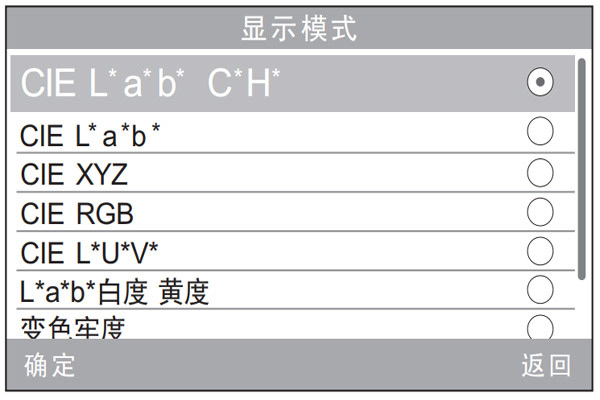

如上圖所示，用戶可根據需要選擇不同的顏色空間進行顯示，此選擇將影響到“標樣測量”、“試樣測量”界面中的顯示內容。通過“上翻”、“下翻”鍵可進行選擇。按下“確認”鍵將保存所作的設置，并返回主菜單界面。

在電腦色差儀中，顯示模式默認為“CIEL*a*b*C*H*”，其他選項有“CIEL*a*b*”、“CIEXYZ”、“CIERGB”、“CIEL*u*v*”、“L*a*b*白度黃度”、“變色牢度”和“沾色牢度”。
