對于標準光源箱而言，其最為核心的部件就是對色燈管。對色燈管是一種專門用于顏色檢測的特制燈管，主要用于模擬日光的相對光譜功率分布，為顏色檢測提供一個近似于日光的光源環境。那么，標準光源箱燈管怎么排列？標準光源箱燈管怎么安裝？下文對此做了介紹。

什么是對色燈管？

“對色燈管”看字面意思，就不難理解，這是專門用來校對顏色的燈管。顏色的產生離不開光源，然而普通的照明燈具種類有很多，不同燈管發光原理區別很大，其發出的光線光譜成分也會有很大差異，如果人們在不同的燈光下校對顏色，那么因為光源不一致，也就很難準確的判定。為了統一顏色檢測時的照明光源條件，CIE就規定的標準光源，而對色燈管就是用來實現標準光源照明條件的具體產品。

例如，常用的對色光源就是D65，其色溫為6500K，是一種模擬日光的人造光源。我們要保證對色燈箱內有穩定的D65標準光源照明條件，就需要選擇專業品牌生產的D65燈管。如果D65燈管品質達不到CIE標準照明體、標準光源的要求，那么就不能用來對色。

目前對對色燈管主要還是依靠國際進口，畢竟常見的就是Philips/飛利浦、Toshiba/東芝、Ge/通用電氣、Osram/歐司朗、、Hitachi/日立、SYLVANIA麥克貝斯、Macbeth東輝、TOKI廣美等品牌。

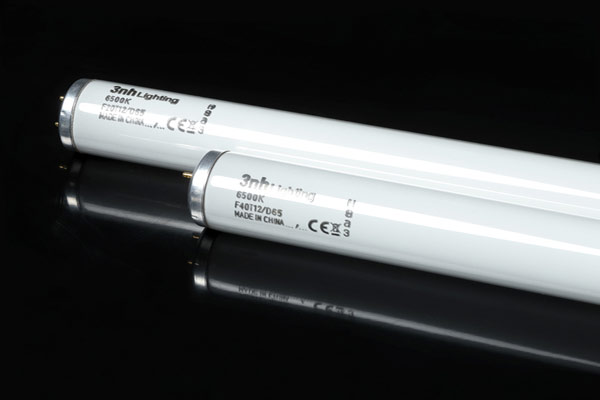

其實區別標準光源燈管的好壞主要就是看該燈管的顯色指數。以飛利浦D65燈管為例，通常帶有GR標識的燈管，顯色指數會更高，當然價格也會更貴。我們3NH自己生產的D65燈管具有極佳的顏色還原效果，所以算是比較好的一類燈管。

每一個品牌都有各種型號的D65燈管，不同質量不同顯色指數的D65燈管價格也是不一樣的，這主要是產品的差異化，應對不同客戶的不同需求。一般情況下，飛利浦的D65燈管最常用，當然如果您想要更好的D65燈管，如格林達-麥克貝斯，價格也會更高。

標準光源箱對色燈管的要求：

不同的光源的相對光譜功率分布是有區別的，照射在同一物體上，由于產生折射和吸收的比率不同，就會導致我們看到的顏色產生差異。工業生產中，由于燈光問題造成的顏色檢測上的偏差比比皆是，為了改善產品外觀顏色質量，就需要通過標準光源對色燈箱來檢測貨品的外觀顏色，那么標準光源箱中使用的燈管有什么要求呢？

1.色溫要求

以D65光源為例，其色溫為6500K，D65光源色溫范圍應該保持在6500K±200K，無論是色溫偏高或者偏低，都會對顏色檢測準確性造成影響。色溫指的就是燈光包含的顏色成分，高色溫燈光顏色偏藍，低色溫燈光顏色偏黃。

2.顯色性要求

顯色性指的是不同光源還原物體顏色的能力，以太陽光下物體的顏色為基準，不同光源下物體的顏色與太陽光下物體的顏色作比較，顯色性越高，越接近太陽光下物體所呈現的顏色。通常標準光源顯色指數Ra要求大于90以上，不過由于由于目前熒光燈管多為三基色，它與太陽光的全光譜還有不小的差異，就造成熒光燈顯色性會比較低。如CWF，典型的美國商業和辦公光源，使用美國商業熒光燈，其色溫為4150K，顯色指數為62。

3.照度、均勻性及穩定性

源的照度范圍為750至3200勒克司（Luxes），保證標準光源對色燈箱內光線可以均勻的照射在待測樣品上，光源切換是不能出現一閃一閃的情況。

標準光源對色燈管的排列方法：

對于標準燈管排列順序其實并沒有明確的規定。不過根據ISO3664:2000對標準光源柔和性的要求：

僅僅依靠幾個標準光源燈管是不可能將光源收集起來并均勻地，柔和地照射在被照物體表面上的。這就是說標準的觀察光源必須要有科學設計的圍光系統，以確保將熒光燈管發出的光的能量盡可能多地盡可能均勻地照射在被照物體表面上，且沒有光的閃耀或光的陰影。

所以為了使燈箱內的光源環境均勻，品牌對色燈箱廠商在交付產品之前，就會設計好燈管的排序問題。每一個燈管卡座的間隔，在燈箱中的位置都會有要求。不同型號的燈箱產品要求各不一樣，只要最終保證燈箱內光源的柔和性即可。

標準光源箱對色燈管的安裝方法：

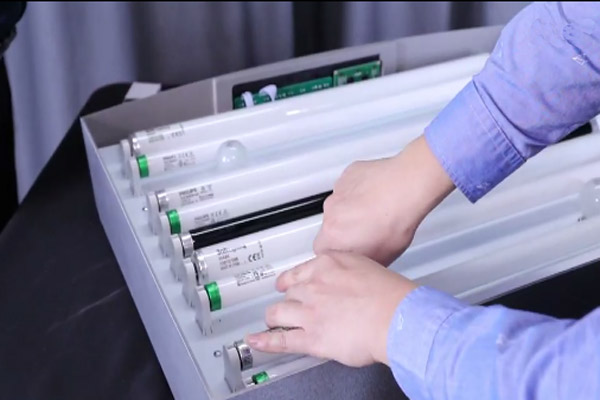

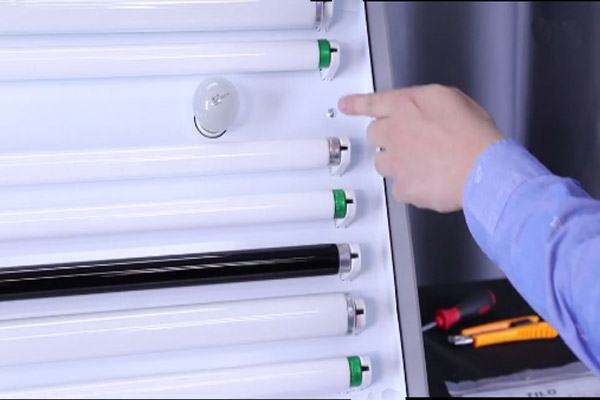

一般來說，用戶在收到廠家發貨時，燈箱內的燈管都是已經裝配齊全的，用戶只需要將四個白熾燈泡安裝上去即可。如下圖所示，將燈泡擰上去即可。

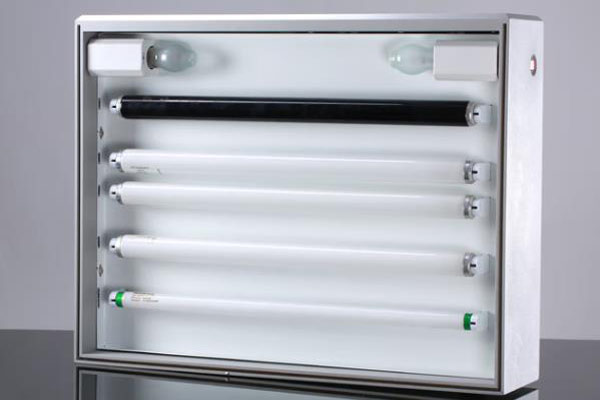

標準光源箱燈管安裝完成后，就是下面這個樣子，用戶只需要拼裝好標準光源箱即可。

標準光源箱對色燈管怎么分辨真假？

對色燈管對于光源的色溫、顯色指數要求是非常高的，很多小的燈具生產廠家是無法制造出標準的對色燈管的。因此，很常用的對色燈管都是一些國際知名的大品牌，有些商家沒有獲取正規的對色燈管代理認證，銷售仿冒偽劣的對色燈管，很多不熟悉對色燈管的用戶就容易上當受騙。今天小編就交給大家分辨對色燈管真假的方法：

1、看燈管的外觀標識

正規廠商生產的對色燈管印字非常清晰規整，會有完整的標識。如果用戶是通過正規渠道購買的燈具，那么燈具對應的型號和序列號在該品牌官網應該是可以查詢到的。

2、測量燈管尺寸

不同品牌的對色燈管，常用的就是有60CM、120CM、150CM，用戶可以使用事先準備好的尺子測量燈具的長度、直徑等，然后與正品尺寸作比較。

3、點亮測試

正品對色燈管可以迅速點亮，并且點亮后，既明亮又柔和。如果用戶有條件的話，還可以借助專門的色溫計、光度儀，測定燈具的色溫以及一定時間的光度變化，從而判定對色燈管的真假。

當然，與其分辨對色燈管的真假，不如選擇一家值得信賴的對色燈管生產和銷售廠家。深圳市天友利標準光源有限公司長期直接進口國際品牌標準燈管、燈泡到三地工廠倉庫，備有大量的對色燈管現貨，可以滿足不同客戶的對色燈管需求。

標準光源箱對色燈管對人體有害嗎？

正規的對色燈管對人體幾乎是無害的，所以廣大對色員不必過于擔心。但是，有些不正規的對色燈管，由于品質問題，在使用時還是對人眼有一定的刺激。

1、色溫過高

如果對色燈管色溫過高，不符合標準光源的相關要求，人們長時間在高色溫光源下觀察，就很容易造成眼睛疲勞，對眼睛產生一定的危害。

2、顯色指數過低

光源顯色指數如果達不到要求，我們也就難以分辨出待測物體的顏色，并且長時間在低顯指的環境下工作，也容易使眼部疲勞，危害眼睛健康。

3、穩定性不足

低質的對色燈管，容易出現光線波動的情況，若在切換時出現一閃一閃的狀況，也會刺激觀察者眼睛，使得觀察結果不準確。
