色差儀是以色度學為基礎研制的光電儀器，其在對顏色進行定量的分析時，必須滿足色度學的相關規定，在統一的色度標準下對顏色進行測量。本文對色差儀標準色度系統的類型及不同色度系統下的觀察者角度做了介紹。

色差儀標準色度系統介紹：

1.CIE1931XYZ色度系統

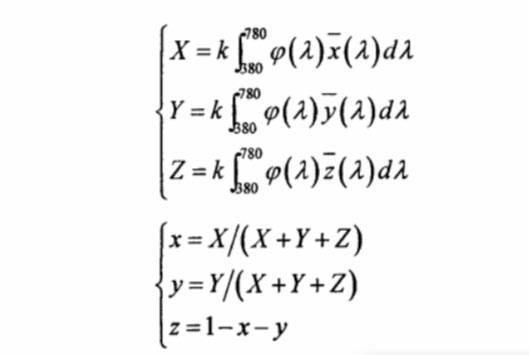

由于CIE1931RGB色度系統在計算過程中會出現負值，因此CIE采用假想的三刺激值X、Y和Z來建立一個新的色度系統，即CIE1931 XYZ標準色度系統。通過選擇合適的三原色，使其光譜三刺激值x（x）、y（y）和z（z）均不為負數，并且Y與亮度值成正比。三刺激值X、Y、Z及其相應色品坐標x、y、z的計算方法分別如下式所示：

式中，φ（λ）是光源發出（光源色）或是光源經物體反射或透射后（物體色）進入人眼的光譜能量分布，稱之為顏色刺激函數；x（λ）、y（λ）和z（λ）是CIE1931標準色度系統的光譜三刺激值，其數據可通過查表得到；k為相應的歸化系數。應注意的是，當需要預測在不同照明體下的三刺激值時，應采用色貌模型進行計算。

CIE1931 XYZ標準色度系統主要體現人眼視覺系統中央凹錐體細胞的作用，因此適用于2°視場的中央視覺觀察條件，也可用于1°～4°視場的顏色測量，但對極小視場的顏色觀察不再有效。對于大于4°視場的顏色測量，應采用CIE1964 XYZ標準色度系統。

CIE1931 XYZ標準色度系統是在廣泛的實驗基礎上評價的人眼響應，是國際上顏色測量和表征的統一標準，是幾乎一切顏色計算和顏色測量?jī)x器設計、制造的基本理論依據。

2.CIE1964XYZ標準色度系統

由于CIE1931XYZ標準色度系統是在2°視場觀察條件下顏色視覺匹配實驗數據的基礎上得到的，多年的應用實踐表明CIE1931XYZ標準色度系統適用于1°～4°視場。而當視場增大到4°以上時，由于在人眼視網膜上的成像面積超過了中央凹范圍，桿體細胞也會參與作用，使顏色感受產生了一定的變化。日常生活中觀察物體時的視場通常較大，因此需要建立新的標準色度系統，以滿足大視場觀察和測量的需要。

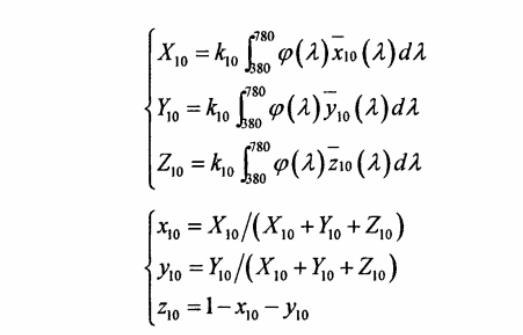

CIE在色度研究者基于10°視場條件下獲得的兩組實驗數據的基礎上，于1964年推薦了一組用于大視場觀察的CIE1964標準色度觀察者光譜三刺激值曲線，即CIE1964XYZ標準色度系統，其三刺激值X10、Y10、Z10和色品坐標x10、y10、z10的計算方程分別：

式中，φ（λ）為相應的光譜能量分布，x10（λ）、y10（λ）和z10（λ）是CIE1964標準色度系統的光譜三刺激值，k10為歸化系數。

色差儀觀察者角度2°/10°：

標準觀察者是一個專有名詞，了解顏色體系的發展過程，就不難理解2°標準觀察者和10°標準觀察者（以下簡稱觀察者）。2°觀察者和10°觀察者的實質是一組標準觀察者的配色函數。這組配色函數是通過一些正常色觀察者統計得出的，它與人眼的結構相關。

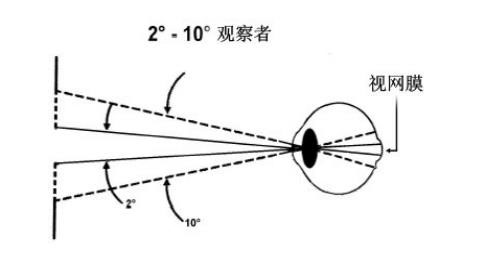

2°觀察者的配色函數是1931年建立起來的，而10°觀察者的配色函數是1964年在2°觀察者的統計數據的基礎上發展起來的，10°觀察者的視場包含了2°觀察者的視場。10°觀察者具有更為嚴密的統計基礎，因?yàn)樗墙⒃诟辔徽Ｉ^察者的統計數據基礎之上的。2°和10°觀察者的視場如下圖所示。

CIE1931-XYZ標準觀察者的各個參數，都是適用于 2°視場的中央觀察條件（適用1°-4°視場），此視場角下觀察物體，主要是人眼的中央凹椎體細胞起作用。故小于1°的極小視場的顏色觀察和大于4°的視場顏色觀察條件，CIE1931-XYZ標準色度觀察者不適用。因此，為了適應大視場的顏色觀察，人們?cè)诖罅繉?shí)驗的基礎上，又建立了“CIE1964-XYZ 色度學系統”。

在“CIE1964-XYZ補色色度學系統”中觀察被測物體，既覆蓋了視網膜中心的椎體細胞，也覆蓋了視網膜中央凹周圍的桿體細胞，它適合于10°大視場。人的眼睛在2°的視場條件下，識別物體顏色的能力較低，在10°的視場條件下，判斷顏色的精度和重現性較高。目前顏色測量大多采用，10°的視場。
