2020-12-29

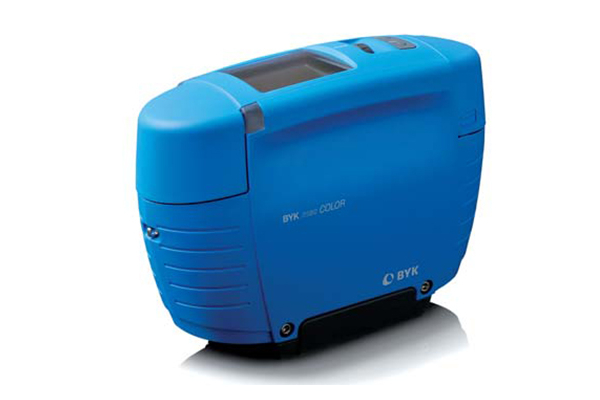

BYK色差儀7030是一款多角度汽車用色差測試儀,很多用戶對BYK色差儀7030使用方法還不了解,本文就給大家?guī)砩顑x使用說明書,感興趣的用戶不妨來看看吧!
BYK色差儀7030說明書:
1、模式谷輪:用于打開儀器或菜單選擇
2、退出鍵:在主菜單與測量模式間切換
3、Std鍵:進入差值模式快捷鍵
4、顯示屏用于引導用戶使用和顯示測量值
5、指示燈
6、操作按鈕(測量按鈕):用于啟動儀器和實施測量
7、鏈接端口:用于連接充電和數據傳輸?shù)鬃约霸诰€傳輸數據
8、與樣品表面正確定位的觸點
9、保護罩
BYK色差儀7030使用方法:
1、校準
青板檢查(建議每七天用青色標準板做一次儀器檢查):
按下模式滾輪或操作按鈕啟動儀器,開機后進入主菜單界面,點擊“Setup”中的“Calibration”,選擇“青板檢查(Cyan Calibration)”,打開青色標準板盒蓋,將色差儀放置在標準板上,使儀器恰好落入標準板缺口內,并按下操作按鈕。當青色標準板讀書超出范圍,儀器需進入黑白板校準后重新校準。請?jiān)跍囟?0–25℃,相對濕度30–60%環境下校準。
黑白板校準:點擊“Black/White Calibration”,屏幕顯示Black trap將色差計放置在黑盒上,確保儀器恰好放置在光陷阱盒盒缺口處,選定“OK”校準黑板。同校準黑板過程一樣,將儀器固定放置在白色標準板上,并按下操作按鈕。黑白板校準完成后,需進行青板檢查。
效果檢查:從“Measure”菜單中選擇“Absolute”。打開效果校準板,將儀器放置在標準板上,并測量3次,將測量平均值與標準蓋子內標注的范圍進行比較。如果超差,清潔檢查板后重新檢查。
2、測量
儀器參數設置:統計(選擇測量次數,取平均值),顏色(角度、標尺、光源/觀察角),效果參數(全部或15°、45°、75°及Graininess),熒光限度,樣品溫度報警。樣品曲率(根據樣品曲率,調節儀器觸點靈敏度,F(xiàn)lat、Low、Medium、High、Off),自動測量,提示音,語言,信息,日期/時間,顯示時間,顯示屏亮度設置及高級設置。
測量:絕對值(選擇Absolute,測量樣品的顏色絕對值),差值(選擇Difference,測量兩個顏色之間的差值,可以選擇一個已有或新建的標準,也可以之間自動搜索標準“Auto?Standard”)。新建標準:輸入名稱后,轉動滾輪輸入測量次數,然后按下(operate)鍵測量標準,測量完成后,儀器提示進行“單色漆”、“金屬漆”等設置,設置完成后,儀器可以開始測量樣品。
數據查看:點擊“Data?View”,可查看“Test?series”中的絕對值與色差值以及已建立的標準。
數據刪除:點擊“Delete”,可刪除上一次測量、測量區域、測量系列及已建立的標準。
3、注意事項
測量過程請勿移動儀器,且儀器不得漏光。
清潔時不要講任何物體深入測量口,禁止使用酮類溶劑。
儀器底板清潔時,禁止在紙板上拖拉摩擦。
當測量孔徑或鏡面模式改變后,必須重新進行白板校準。
