標準光源箱是一種常見的顏色檢測光電設備，其由對色燈管和箱體組成，對色燈管可以模擬不同的人造標準光源，箱體可以避免外界環境的干擾。因此，對色燈管和箱體的正確安裝就顯得十分的必要。本文對標準光源箱對色燈管和箱體的安裝方法做了介紹。

標準光源箱結構介紹：

標準光源箱是一種固定式裝置，由人造標準光源、箱體、評級工作臺部分組成，各種光源排列按照規定的順序間隔分布。

1.標準光源

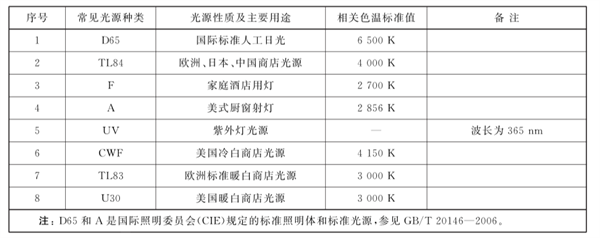

常見光源規格和配置見下圖。此外，標準光源箱頂部安裝的燈管或燈泡應穩定可靠，反光罩不應有明顯的變形、銹蝕等影響反光效果的現象。

2.箱體

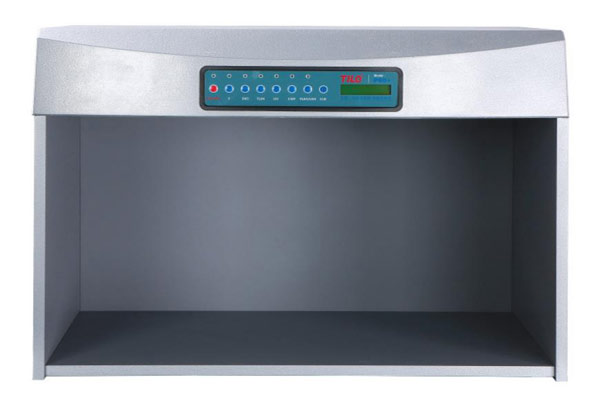

箱體內壁環境色為中性灰顏色，近似GB/T250灰色樣卡的1級和2級之間（近似蒙賽爾色卡N5），箱體如圖：

3.評級工作臺

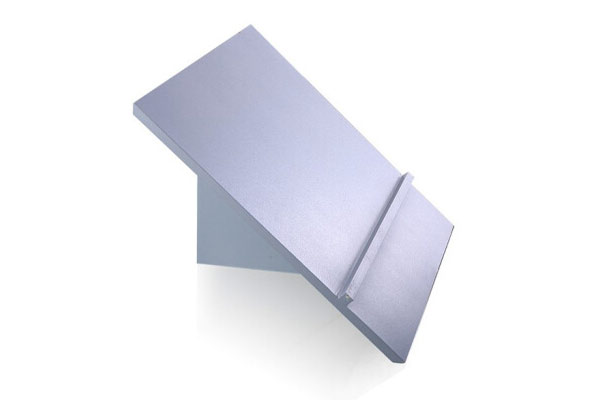

評級工作臺是一種可選擇的配件，以45度為最佳，如圖所示：

標準光源箱對色燈管安裝方法：

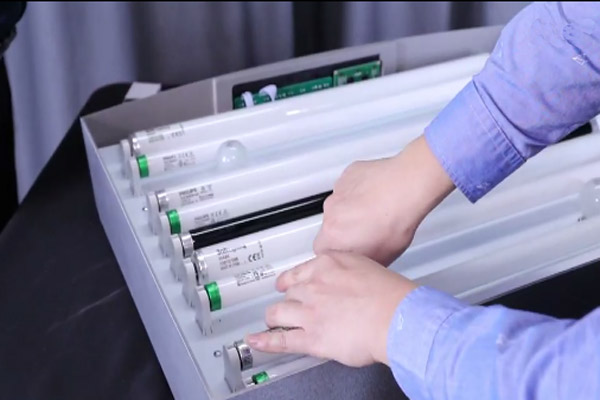

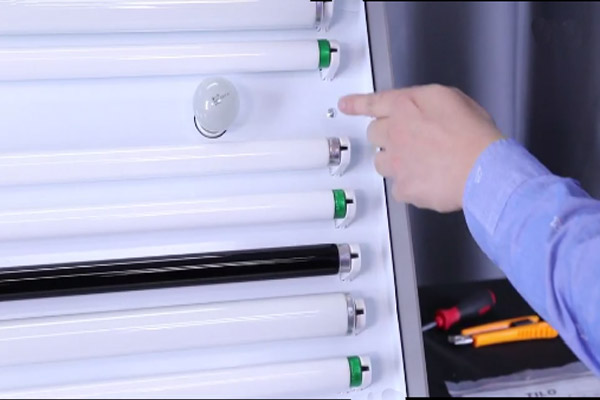

一般來說，用戶在收到廠家發貨時，燈箱內的燈管都是已經裝配齊全的，用戶只需要將四個白熾燈泡安裝上去即可。如下圖所示，將燈泡擰上去即可。

標準光源箱燈管安裝完成后，就是下面這個樣子，用戶只需要拼裝好標準光源箱即可。

標準光源箱箱體安裝方法：

1.將背板和底板用螺絲安裝好，如下圖所示：

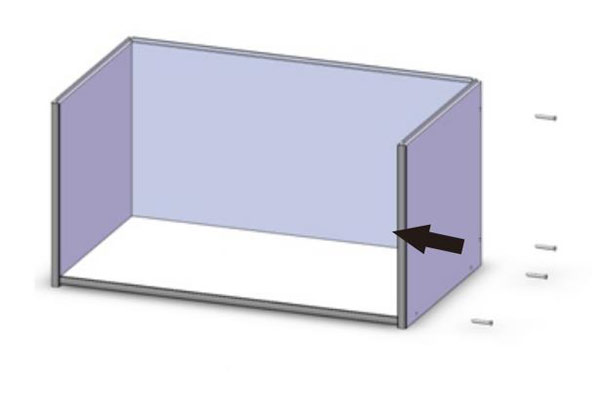

2.將側板用螺絲安裝好，如下圖所示：

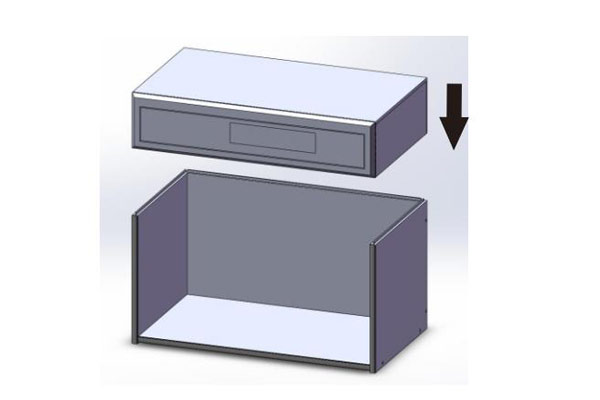

3.將光源箱放入安裝好的箱體上，對正好卡槽，如下圖所示：

標準光源箱操作方法：

要想準確的評定產品的顏色，在使用標準光源箱進行對色時，就需要掌握準確的操作方法。下面對標準光源箱的操作方法做了具體的介紹。

1.將電源線接入市電電源（注意市電電源必須與燈箱標示的輸入電源相符）。此時顯示屏?xí)c(diǎn)亮顯示L0G0，提示電源已接通。

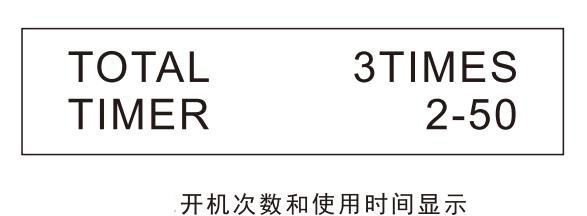

2.按0N/0FF開關鍵后，指示紅燈點亮，顯示屏顯示燈箱已使用的總次數和總時間，如下圖所示。下圖顯示該燈箱總共開機3次，共使用了2小時50分鐘。

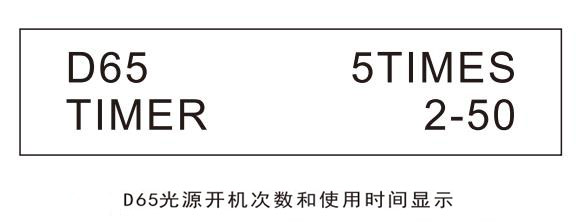

3.再按任意一個光源開關鍵，相對應的指示紅燈點亮，同時該光源燈管點亮，顯示屏顯示相對應的燈管已使用的次數和時間。如按D65鍵，D65光源點亮，如下圖所示。顯示屏顯示D65燈管已使用5次共2小時50分鐘。

其它光源燈管同樣操作。若需同時開啟兩種或多種光源，只需同時按下兩鍵或多鍵即可。

4.將要檢測物品放在燈箱底板中間，需要比較兩件或兩件以上物品的顏色時，應并排擺放在燈箱盡量靠中間位置進行比對。

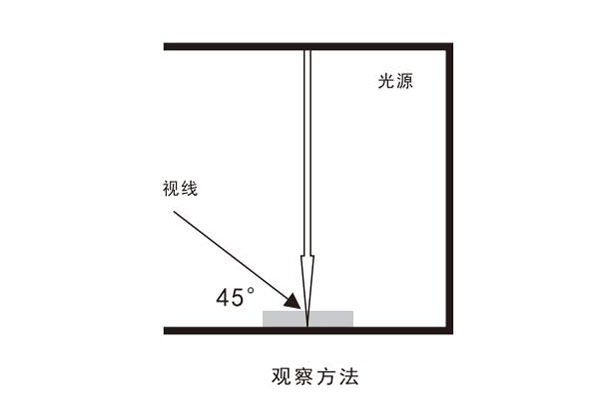

5.光源從零度（垂直）入射角照在樣品上，觀察者從45度觀察樣品，如下圖所示，光源從垂直入射角照射到被檢測物品上，觀察者從45°觀察。

6.檢測完畢，按一下0N/0FF鍵關機，同時指示紅燈熄滅。下班時間不使用時要將電源關閉，長期不使用時要將電源插頭拔出。

7.更換新燈管，按照燈管座處的標示進行安裝，燈管要對號裝入燈管座處。更換新燈管后，可將原來燈管的使用時間記錄清零（即從零重新開始計時），具體方法是先點亮更換好的新燈管，再用小螺絲刀伸入到CLR中心圓孔，按下該鍵4一5秒即可（其它沒有點亮的燈管計時不會被清零）。
