色差儀在測量顏色時，是在特定的角度下對顏色進行定量的描述，目前用于色差儀中最為常見的測色角度是D/8和45/0，除了這兩個測量角度外，還有其它類型的測量角度。本文對色差儀反射色和透射色的測量角度做了介紹。

色差儀反射色測量角度類型

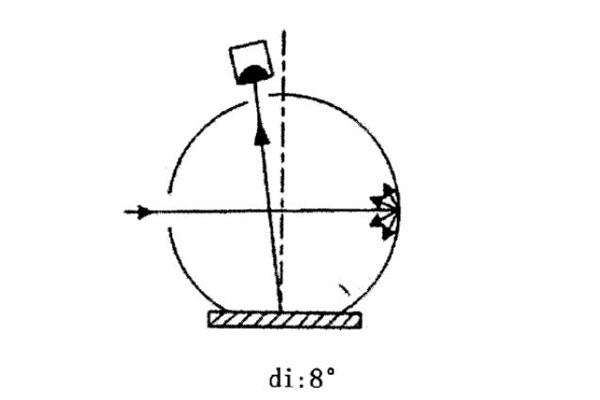

1.di：8°

漫射照明，8°方向接收，包括鏡面反射成分。光線進入積分球后經過積分球的均勻作用，對樣品表面實現無方向特異性的均勻照明。與樣品法線成8°角的光線可以進入傳感器。如下圖所示。

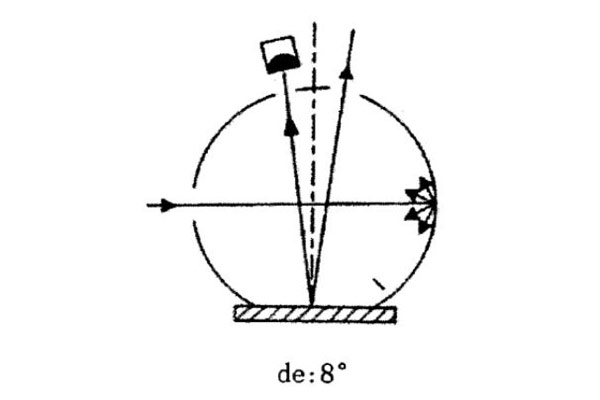

2.de：8°

漫射照明，8°方向接收，排除鏡面反射成分。幾何條件同di：8，只是接收光束中不包括鏡面反射成分，也不包括與鏡面反射呈1°以內的其他光線，如下圖所示。

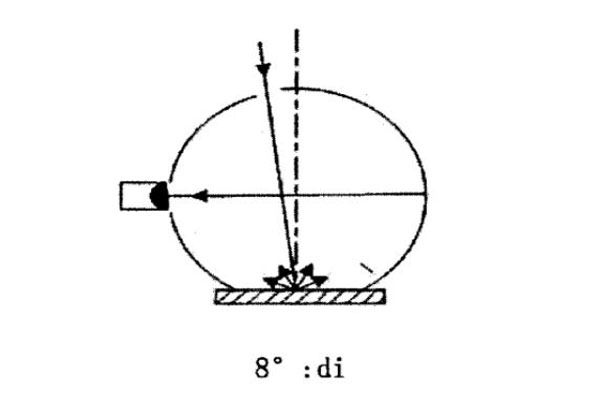

3.8°：di

8°方向照明，漫反射接收，包括鏡面反射成分。幾何條件同di：8，只是di：8°的逆向光路。如下圖所示。

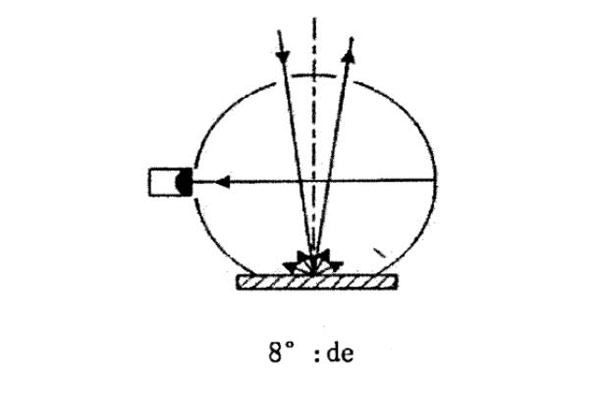

4.8°：de

8°方向照明，漫反射接收，排除鏡面反射成分。幾何條件同de：8，是de：8的逆向光路。樣品被照明面積應小于被測面積。如下圖所示。

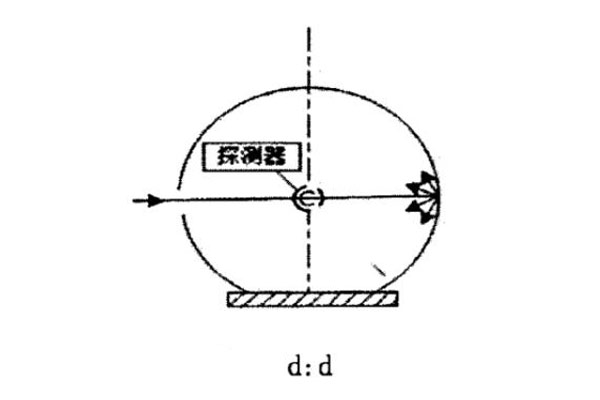

5.d：d

漫射照明，漫反射接收。幾何條件同di：8，只是漫反射光用積分球從所有方向上接收。在這種幾何條件下測試，照明面積和接收面積是一致的。如下圖所示。

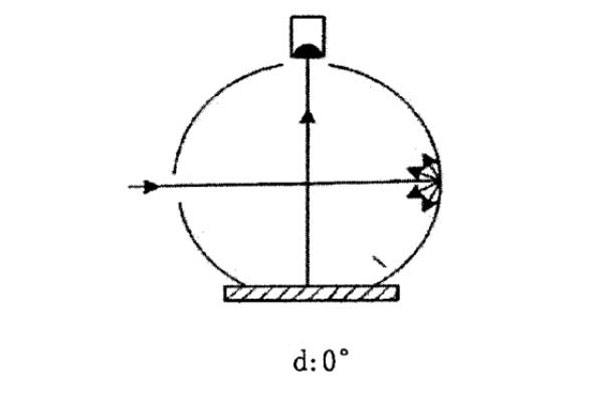

6.d：0°

漫射照明，0°方向接收，排除鏡面反射成分。d：0°是漫射照明的另一種形式。樣品被積分球漫射照明，在樣品法線方向上接收。這種幾何條件能很好地排除鏡面反射成分。如下圖所示。

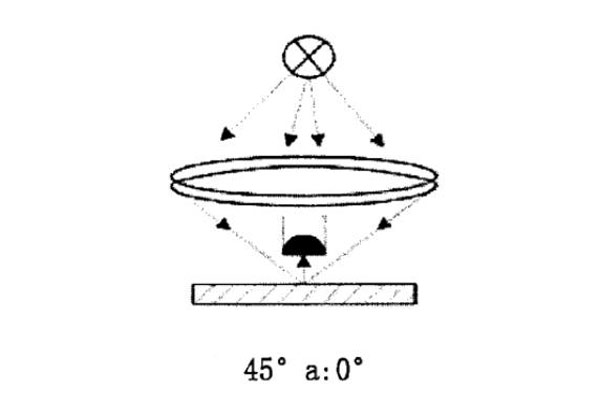

7.45°a：0°

45°環形照明，0°方向接收，如下圖所示。樣品被環形圓錐光束均勻地照明，該環形圓錐的軸線在樣品法線上，頂點在樣品中心，內圓錐半角為40°，外圓錐半角為50°，兩圓錐之間的光束用以照明樣品。在法線方向上接收，接收光錐的半角為5°，接收光束應均勻地照明探測器。如果將上述照明光束改為：在一個圓環上裝若干離散光源或裝若干光纖束來照明樣品，就成為45°c：0°幾何條件。

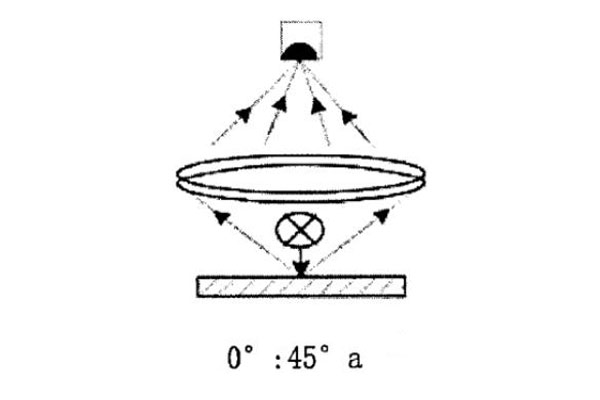

8.0°：45°a

0°方向照明，45°環形接收。何條件與45°a：0°，只是45°a：0°的逆向光路。在法線方向上照明樣品，在與法線成45°方向上環形接收。如下圖所示。

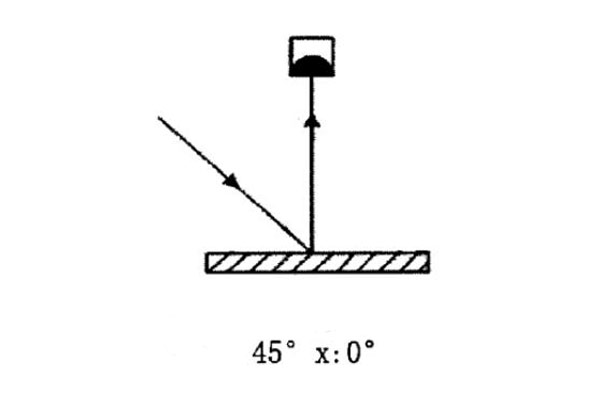

9.45°x：0°

45°定向照明，0°方向接收。幾何條件與45a：0相同，但照明方向只有一個，而不是環形?！皒”表示照明的方位。在法線方向上接收。如下圖所示。

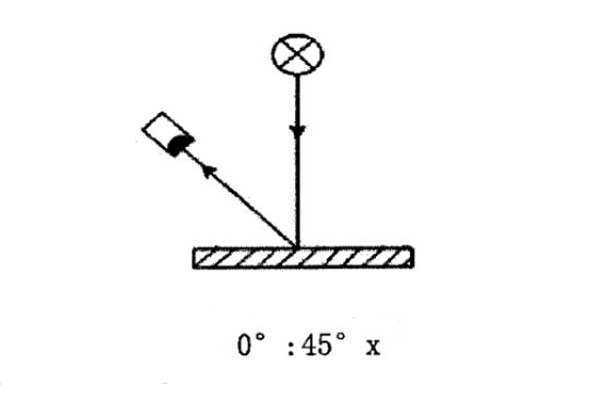

10.0°：45°x

0°方向照明，45°定向接收。幾何條件同45x：0，不過是45x：0的逆向光路。在法線方向上照明樣品，在一定的方位角上與法線成45°角接收。如下圖所示。

色差儀透射色測量角度類型：

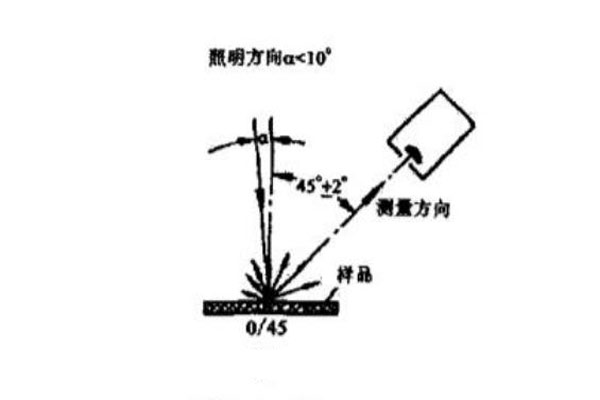

1.垂直/45°（符號為0/45）

如下圖所示，以垂直于樣品表面的方向照明，照明光束的光軸與樣品法線之間的夾角不應超過10°，在與樣品表面法線成（45土2）°角的方向上測量。照明光束和測量光束的任一光線與其光軸之間的夾角不應超過8°。

2.45°/垂直（符號為45/0）

如下圖所示，照明光束的光軸方向與樣品法線成（45±2）°角，測量方向的光軸和樣品法線之間的夾角不應超過10°，照明光束和測量光束的任一光線與其光軸之間的夾角不應超8°。

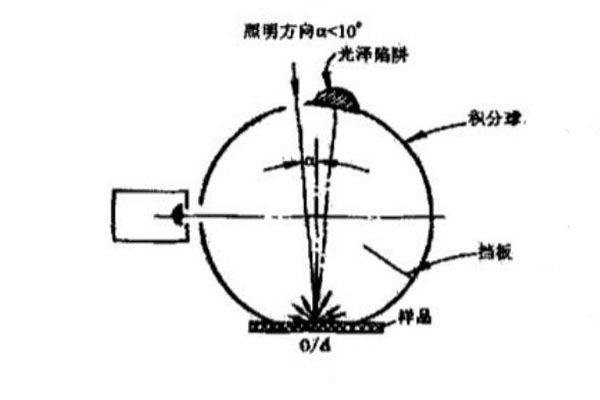

3.垂直/漫射（符號為0/d）

如下圖所示，照明光束的光軸和樣品法線之間的夾角不超過10°，從樣品反射的輻射通量用積分球收集。照明光束的任一光線與其光軸之間的夾角不應超過5°，積分球直徑可以任意選擇，但其開孔總面積不應大于積分球總表面積的10%

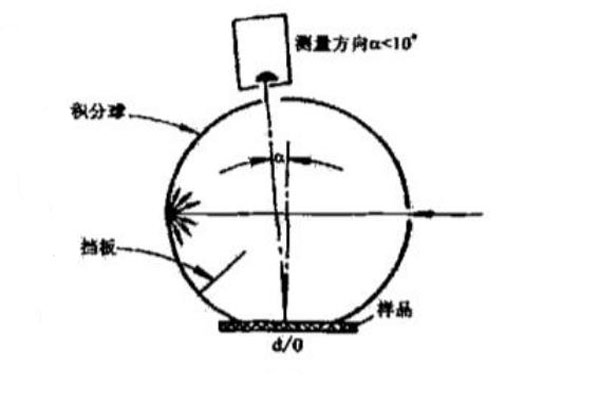

4.漫射/垂直（符號為d/0）

如下圖所示，通過積分球漫射照明樣品，樣品的法線與測量光束的光軸之間的夾角不應超過10°。積分球直徑可以任意選擇，但其開孔面積不應超過積分球總表面積的10%，測量光束的任一光線與其光軸之間的夾角不應超過5°。
