使用范圍：可用于測試液體試劑、醬狀物（如番茄醬、涂料）、粉末（如咖啡）等。

一、?組件結構

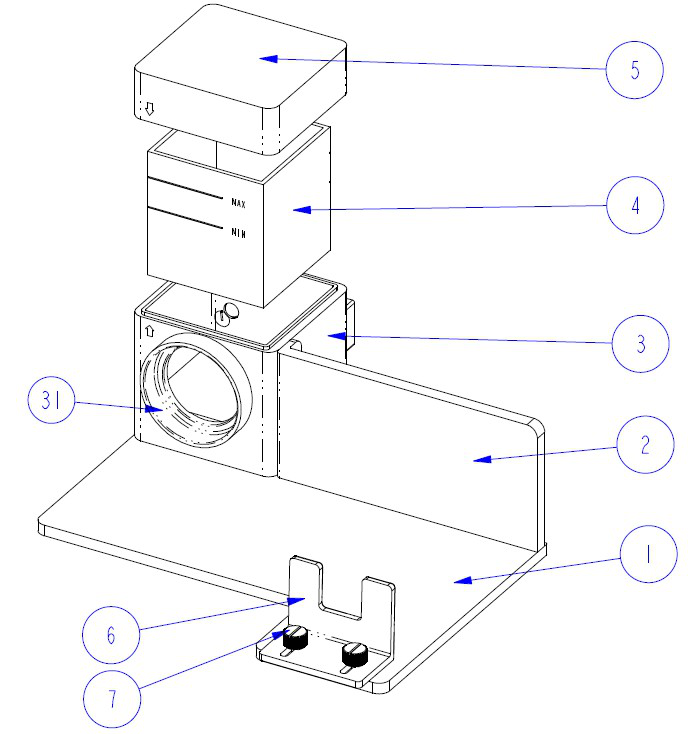

如圖1中所示，多功能測試組件的結構如下：

（1）基座、（2）基座擋板、（3）方形積分器、（31）方形積分器測量口、（4）比色皿、（5）蓋板、（6）推板、（7）螺絲。

圖1 ?多功能測試組件結構

二、使用方法

如圖2，3多功能測試組件的使用方法如下：

1、將NH310色差儀按照如圖2放置好，其中，NH310的測量端口要與（31）方形積分器測量口對接好，如圖3所示，然后將（6）推板頂住NH310色差儀，擰緊7螺絲，檢查NH310色差儀是否松動，如果松動，請務必再次擰緊（7）螺絲。

2、將（4）比色皿，裝入（3）方形積分器。（4）比色皿有兩個磨砂面，拿（4）比色皿的時候請只接觸這兩個磨砂面；另外，有兩個透明面，上面刻有“MAX”、“MIN”字樣，請將其中一面對著31方形積分器測量口，如圖2所示；

3、將（4）比色皿裝入（3）方形積分器后，蓋上（5）蓋板，（5）蓋板上有一個箭頭圖標，（3）方形積分器上有一個相同的箭頭圖標，請確保兩個箭頭圖標位置一致，如圖3所示。
完成以上步驟后，即可啟動NH310色差儀進行測量。
?

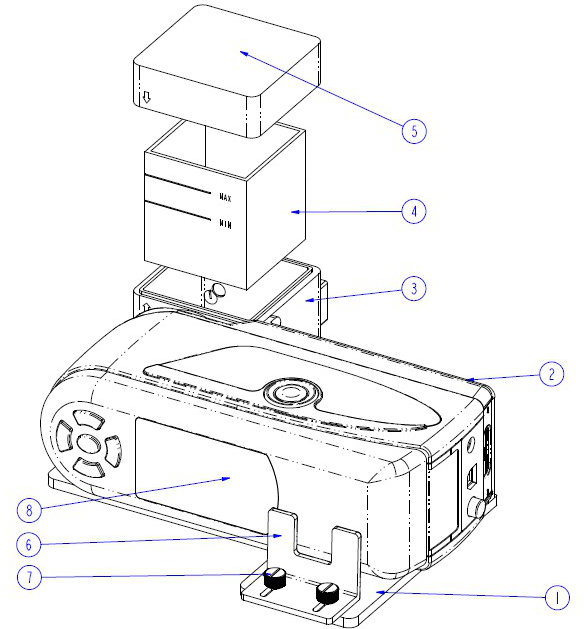

圖2 NH310色差儀與多功能測試組件的配合

?

圖3 ?NH310色差儀與多功能測試組件的配合

三、注意事項

1、保持（3）方形積分器中的整潔，防止弄臟；多功能測試組件使用完畢后，把（5）蓋板蓋上，保持3方形積分器封閉；

2、防止（4）比色皿兩個透明面刮傷、弄臟，使用前、后均保持（4）比色皿內、外面清潔。

3、裝入（4）比色皿的待測物品的量務必在“MAX”和“MIN”的劃線之間。

?

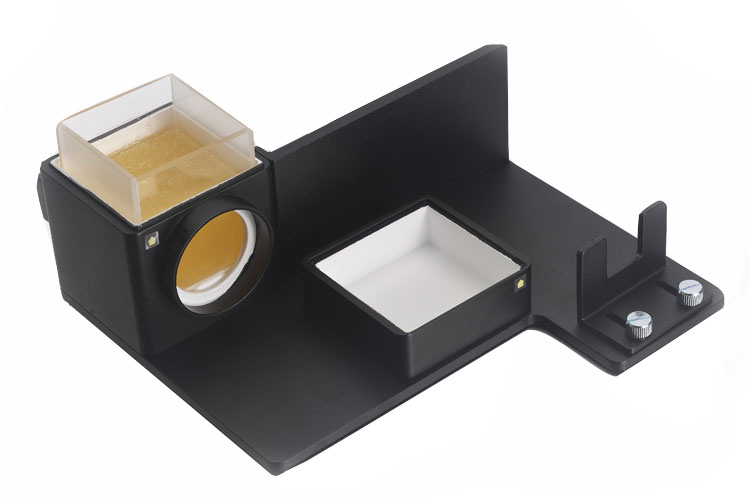

多功能測試組件實拍圖
