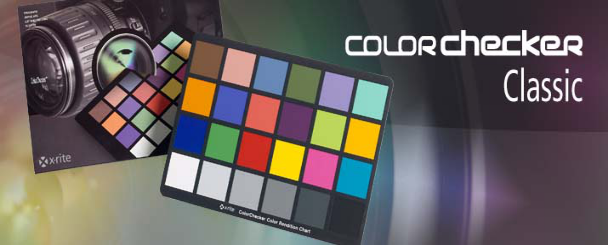

24色測試卡簡介

24色標準色卡，包含六級灰度色塊，加色三原色(紅、綠、藍)，減 色三原色(黃、品、青)，以及膚色和模擬自然物體的真實色彩， 標板有24個純色塊，從左到右再從上到下，分別標記為1-24。所以又叫24色卡。 對于攝像頭色彩與白平衡的測試， 我們采用了標準色卡 ColorChecker在不同的環境下使用相應的白平衡模式拍攝進行比較，一方面可以觀察機型對各種色彩的還原情況， 另一方面可以觀察他們的白平衡準確度。

24色測試卡應用領域

數碼相機：檢查相機、鏡頭及光學系統的色彩還原情況，數碼相機的圖像色彩校正，對比測試目標白平衡，在色彩還原系統中再現真實色彩。
影像視頻：檢查攝像機及其光學系統的色彩還原情況和放映系統的色彩還原等。
平面設計行業：檢測任何印刷和打樣程序、檢測菲林、光線、濾色片和紙張。
電子出版行業：檢測掃描儀、顯示器、監視器的色彩還原。

功能描述

白平衡共有自動白平衡、日光白平衡、陰影白平衡、鎢絲燈白平衡、熒光燈白平衡、手動白平衡等6種模式。 標板有24個純色塊，從左到右再從上到下，分別標記為1-24。

24色測試卡規格參數

尺寸：290*204mm
色彩種類：24種，包括自然物體色，彩色，原色和灰階色彩。

24色測試卡使用方法

Colorchecker可以在任意光照下真實的還原色彩。您第一個要拍攝的應是ColorChecker標準色卡，具體步驟如下介紹：

使用ColorChecker色卡還原圖像色彩時，只需正常地進行構圖和采光。然后把ColorChecker色卡放在拍照現場。它不需要填滿取景器。只要保證相機可以拍到所有的色塊。并且它位于構圖中有代表性的部分而不是處于陰影中或是在曝光過度的高光位置，就可以另外要檢查其它物體反射的顏色沒有投到色卡上，然后，進行拍照，當此圖像在Photoshop中被打開時，會有一個內置式的參照點。用取色器對其中的黑色塊取樣。紅.綠.藍色彼此間差值應在7個單位內，并且色值應約為50。盡管黑色色塊很深，由于它是退光色，因而不會被認做純黑色。對白色塊進行同樣程序，白色塊應是很淡，但不是純白色，其紅.綠.藍色值各應約為245。工作完成得差不多了，最后，我們要檢查色偏，選擇中間灰色色塊。紅.綠.藍色值應約為128。相互之間差不應超過7點。如果讀數十分偏離，應用水平或曲線調回上述狀態。然后保存更改的設定，以便應用于以此設置拍攝的其它圖像。進一步的視覺色彩匹配可用其余色塊進行。注意：應使用經過校正的顯示器，并且ColorChecker色卡應置于可控制照明條件的標準光源下。

可以搭配PM5等專業軟件可以生成屬于相機本身的ICC文件。具體步驟參照相關的資料。下面僅提供PM5的的部分要求。

1、在自然跟可控制光線下拍攝色卡的時候，注意調整好適當?shù)慕嵌龋灰屪尮饩€直接通過色卡反射到鏡頭當中，也不要讓其他物體反射的顏色投到色卡上，這樣有可能造成比較大的偏差，并且讓PM5在計算icc的時候出現較大的錯誤；

2、盡可能采用手動準確白平衡進行白平衡的鎖定，可以采用灰平衡卡、白平衡卡等等。

3、曝光要控制好，可以打開直方圖觀察，并調整曝光補償，注意讓白色塊的色值達到210-245之間方為理想。而對于黑色塊的要求，可以不必理會，因為對于寬容度比較大的機型來說，當白色塊達到210-245的量度的時候，黑色塊已經不太可能小于23了，反而對于寬容度較小的機子卻容易做到。而這里的意義實際上是盡可能控制好曝光，讓色卡中的色塊達到理想的白點和黑點。

4、拍攝的時候把機內所有關于對比度及色彩的設置全部設為默認值，并且也注意不要設置銳化的選項，這樣也會對拍攝出來的色卡的顏色產生影響。

5.要盡量保證色卡表面的光線均勻分布，不要出現半明半暗的情況，推薦最好使用雙光源，分別從左右以45°入射照亮色卡。

我們采用了標準色卡ColorChecker在不同的環境下使用相應的白平衡模式拍攝進行比較，一方面可以觀察機型對各種色彩的還原情況，另一方面可以觀察他們的白平衡準確度。 白平衡共有自動白平衡、日光白平衡、陰影白平衡、鎢絲燈白平衡、熒光燈白平衡、手動白平衡等6種模式。 標板有24個純色塊，從左到右再從上到下，分別標記為1-24。
