動態范圍測試卡簡介

動態范圍測試卡是手機工程師、芯片工程師、測試工程師、光學工程師測試手機與數碼相機攝像頭性能必用標板測試卡，可以測試動態范圍，噪點，SNR等參數。

SineImage動態范圍測試卡符合ISO15739標準，用于測試成像系統的噪點和動態范圍，密度規定源于ISO14524準則。甚至可用于測試不帶手動曝光控制裝置的TTL自動曝光照相機。

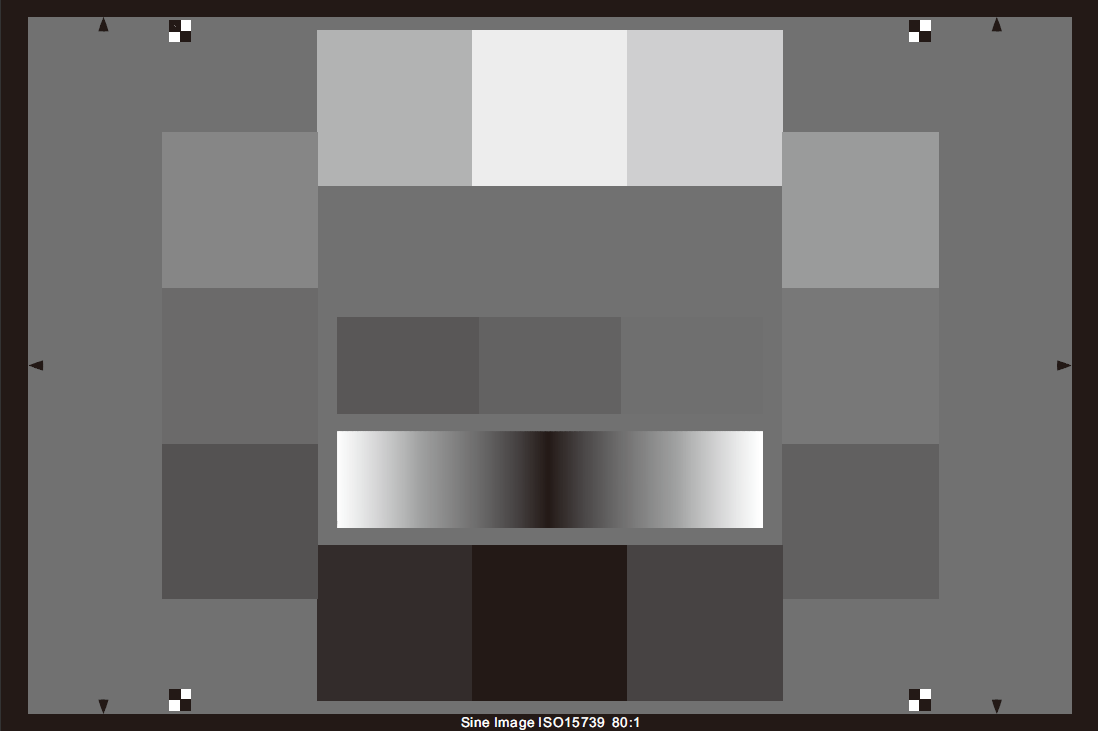

12階密度不一樣的方塊（從第1階黑色至第12階白色）圍成一個圈。另外三個不同密度方塊位于中間，用于基本噪聲測量。6組傾斜調制棒用于測量高頻噪聲測量。調制棒的密度等于第6階和第7階的密度。

內部下方有用于在不同密度等級上檢測噪聲水平的漸變式密度條。

動態范圍測試卡尺寸

有效圖像尺寸：

100×178mm

200×356mm

400×711mm

135×240mm

158×280mm

不同亮度范圍的目標光學密度值：

低對比20：1/40：1

標準對比：80：1

高對比：160：1

SineImage動態范圍測試卡有反射式和透射式可供選擇，透射式測試卡全部取原值的一半（常規屏幕200 ldpi）。也可提供個性化定制服務！
