簡介

這款動態范圍測試卡有36個低噪點色塊，密度范圍有50dB，100dB，120dB和150dB。這四個選項滿足了低，高和超高動態范圍系統的需求。這款測試卡比起標準的36階動態范圍測試卡有著更寬的動態范圍。動態范圍測試卡常用規格D280的有效區域是280*210mm，而介質的尺寸是360*280 mm 。我們也可以制作有效區域是197x235 mm (7.75x9.25 inches)，介質尺寸是203x254 mm (8x10 inch)的測試卡。

低動態范圍（50dB）適用于具有小像素的低動態范圍相機。該目標將是拍照手機和平板電腦的理想選擇。

高動態范圍（100dB、120dB），適用于大多數高質量相機，數碼單反相機，大型無反光鏡相機以及任何不是特別“HDR”的高品質相機。

超高動態范圍（150dB）專為HDR攝像機而設計。

優點

這款測試卡只需要一張圖片就可以測試寬動態范圍相機的階調響應，噪點和動態范圍。36階寬動態范圍測試卡包含用于測試MTF的對比度為4:1的斜邊。斜邊的MTF50是大于16cycles/mm,比起噴墨的圖卡要好上3倍。中間灰背景的密度和36階動態范圍測試卡的背景相似，使自動曝光的相機可以自動曝光。

使用注意事項

低動態適合選擇DNP，HC5100，HC3100燈箱配套使用，高動態以上適合選擇ITI燈箱（推薦配合T259000高照度/可調色溫透射式燈箱?使用）。
建議使用HDR圖像目標具有高照度光源（接近10000lx）為了測試圖像傳感器在靈敏度范圍提供足夠的光。
Imatest建議使用寬動態范圍測試卡時配備照度接近10000lX的高照度光源是為了給鏡頭提供感光范圍的光。
測試卡適用于測試相機和鏡頭的動態范圍。
相機的動態范圍被鏡頭上的閃光燈影響。
傳感器測試是基于未被處理的RAW圖像。

使用方法

StepChart 模塊中分析 36 階動態范圍測試卡

1.測試卡的拍攝要求：拍攝需要在暗室中進行，不能有漏光或雜光進入。使用云臺安裝并調整拍攝設備，使測試卡與相機平行，盡量充滿取景器。

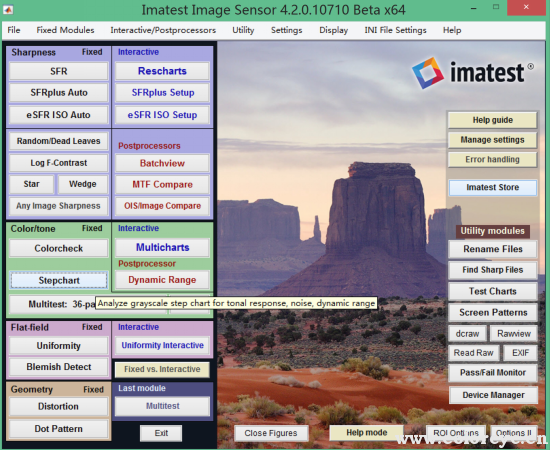

2.打開 Stepchart 模塊，選擇拍攝好的圖像

3.在選區窗口中正確四個定位標志的位置。如果由于圖像畸變或拍攝偏斜的原因可以通過微調的方式準確定位，目的是使用每個灰階的選擇區都落在灰階塊的內部。

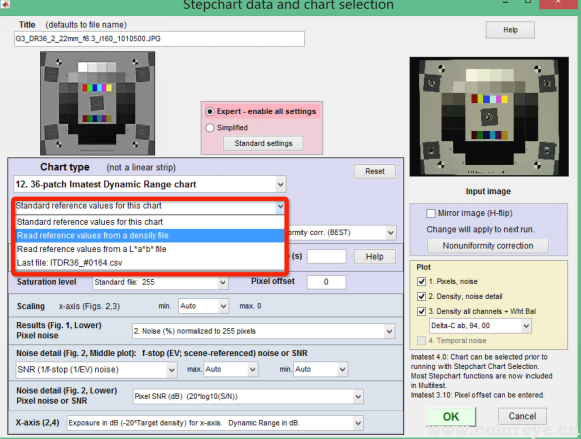

4.在參數設置對話框中，紅色區域處優先選擇每一批(根據序列號)的實測密度數據。如果找不到實際的參考數據可以使用默認的參考數據。其它參數根據需求進行選擇。以下是一個推薦的設置。

5.在各分析結果彈出后，最后會彈出保存對話框。根據需求選擇保存的分析結果圖，數據格式。 以及保存路徑，文件名稱等等。

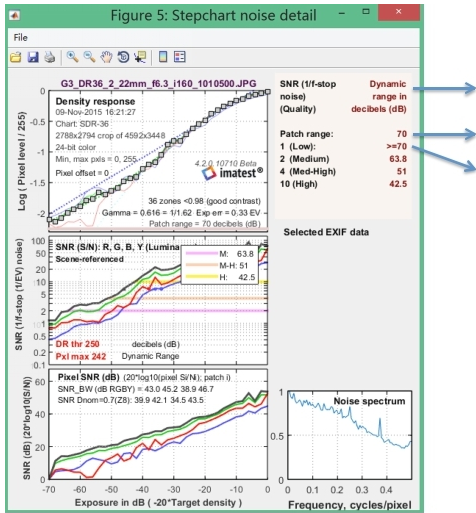

6.最常用的分析結果是下圖：

7.信噪比等于 1 時的動態范圍常常被定義為此相機在當前拍攝條件下的動態范圍。如果當相機的動態范圍數據大于軟件從圖像中分析到的動態范圍時，一般有以下幾種情況：
--曝光不正確，曝光過亮或曝光過暗。通常正常曝光是以測試卡中灰背景為參考的。這種情 況需要重新拍攝。

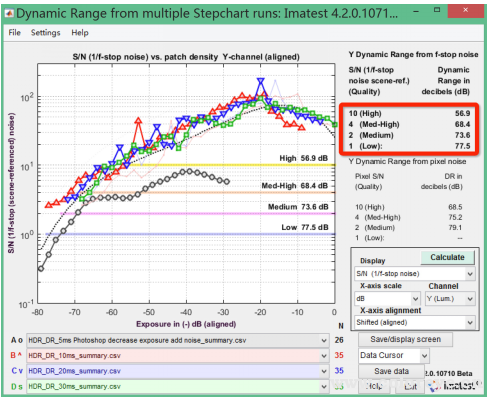

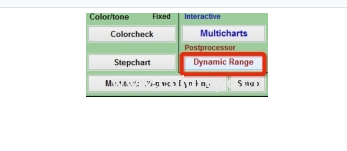

--由于相機的動態范圍大于測試卡的動態范圍。這種情況的解決方法有 a. 更換更大動態范 圍的測試卡。b. 分 3-?‐4 次加減檔曝光，得到更寬曝光范圍內的圖像，Imatest 使用 Dynamic 模塊分析多個??CSV? ?? ?文件，以得到相機的動態范圍。

--由于降噪算法等原因，使拍攝圖像中沒有出現達到信噪比等于1的灰階。這種情況的解決方法是 a.??更換更大動態范圍的測試卡。b.??減檔曝光并分析，直到出現信噪比為 1 的灰階。 c. 如果采取 ISO15739--2013 標準分析動態范圍。不需要出現信噪比為 1 的灰階，只需要 通過分析相對密度為 2.0 反射灰階處的信噪比來推演信噪比為 1 時的動態范圍。Imatest 支持這種標準?？梢栽?MuiltiTest??模塊中選擇。
