光源、物體、人眼是顏色知覺形成的三個要素，它們之間的相對位置關系稱為幾何條件。幾何條件不同，測量結果一般會有差異，為了能使評價結果在不同部門之間具有可比性，幾何條件必須標準化。因此，國際照明委員會CIE在1971年和2004年分別對顏色測量的幾何條件做了相應的規定。本文介紹了色度測量中反射色測量和透射色測量的幾何條件類型，感興趣的朋友可以了解一下！

CIE1971年反射色和透射色測量幾何條件：

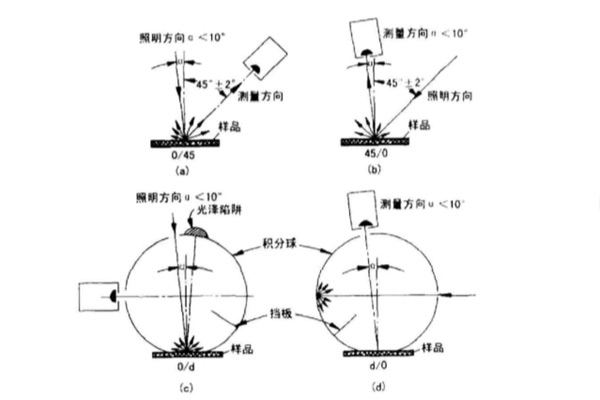

為了提高測量精度和統一測量方法，國際照明委員會（CIE）于1971年正式推薦了四種測量反射色的標準照明觀測條件，如上圖所示，分別為垂直/45°（0/45）、45/垂直（45/0）、垂直/漫射（0/d）、漫射/垂直（d/0）。當照明觀測條件為0/45、45/0及0/d時所測得的數值稱為光譜輻亮度因數，記作，β0/45，β45/0，β0/d，而在0/d條件下測得的數值稱為光譜反射比ρ。為了便于討論和選擇，可將各種不同照明與觀察條件減少成三種最普遍的幾何條件，即漫射照明、8°觀察角、包括鏡面反射成分（縮寫d/8:i），漫射照明、8°觀察角、消除鏡面反射成分（縮寫d/8：e），以及45環形照明、垂直觀察（縮寫45/0：c）。

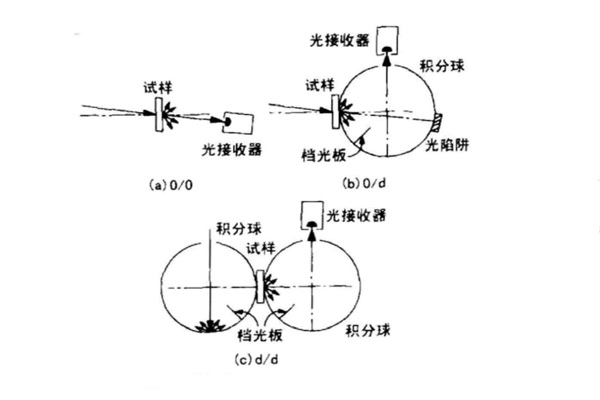

CIE推薦了三種測量透射色的標準照明觀測條件，如下圖所示，分別為垂直/垂直（0/0）、垂直/漫射（0/d）、漫射/漫射（d/d），測量得到的透射比分別稱為規則透射比、漫透射比、雙漫射比。測量結果必須說明所采用的測量條件。

CIE在2004年推薦了新的幾何條件，用“幾何條件”代替“照明觀測條件”的稱呼，之前的標準照明觀測條件不再推薦應用。

CIE2004年反射色和透射色測量幾何條件：

2004年CIE推薦了10種反射測量的幾何條件和6種透射測量的幾何條件應用于色度測量。

1.反射色度測量的幾何條件：

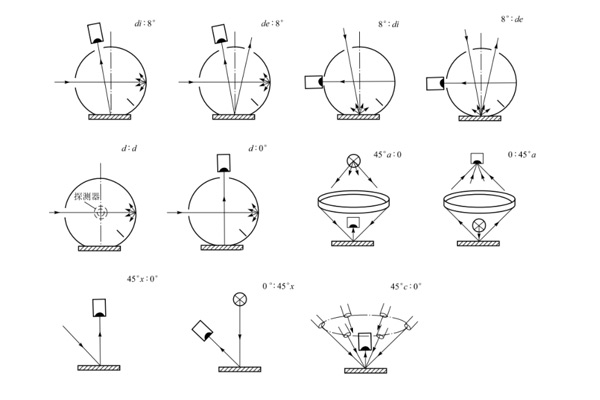

CIE推薦的10種應用于反射色度測量的幾何條件，如下圖所示。

（1）漫射照明，8方向接收，包括鏡面反射成分（符號di：8）。采樣孔徑被以其平面為界的半球內表面從各方向均勻地照明，測量區域過充滿。探測器對采樣孔徑區域的響應均勻，反射光束軸線和樣品中心法線成8°角，在接收光束軸線5°內所有方向上，采樣孔徑反射的輻射是均勻的。

（2）漫射照明，8°方向接收，排除鏡面反射成分（符號de：8°）。滿足di：8°的條件，但將單面的平面反射鏡放置于采樣孔徑處時，孔徑中心及1°以內均沒有光反射到探測器方向。

（3）8°方向照明，漫反射接收，包括鏡面反射成分（符號8：di）。幾何條件同di：8°，但光路相反。采樣孔徑被與法線成8°角的光照明，以參考平面為界的半球收集采樣孔徑反射的各個角度的通量。

（4）8°方向照明，漫反射接收，排除鏡面反射成分（符號8°：de）。

（5）漫射照明，漫反射接收（符號d:d）。照明滿足di：8°的條件，且以參考平面為界的半球收集采樣孔徑反射的各個角度的通量。

（6）一個備選漫射幾何條件（符號d：0°），出射方向沿著樣品法線，嚴格地不包含鏡面反射的幾何條件。

（7）45°環形照明，0°方向接收（符號45°a：0°）。從頂點位于采樣孔徑中心，中心軸位于采樣孔徑法線上，半角分別為40°和50°的兩個正圓錐之間各個方向射來的光均勻地照明采樣孔徑：探測器從頂點位于采樣孔徑中心，中心軸沿樣品法線方向、半角為5°的正圓錐內均勻接收反射輻射。這種幾何條件可以將樣品質地和方向選擇性反射的影響降至最低。如果這種照明幾何條件是由多個光源以接近于圓形排列來近似得到的，或者由多根出光口排列成圓形且被單個光源照明的光纖束近似得到的，形成的幾何條件叫做圓周/垂直幾何條件（45°c：0°）

（8）0°方向照明，45°環形接收（符號0°：45°a）。幾何條件同45°a：0°，但光路相反。采樣孔徑被垂直照明，反射輻射被中心與法線成45°角的環形接收。

（9）45°定向照明，0°方向接收（符號45°x：0°）。幾何條件與45°a：0°相同，但照明方向只有一個，而不是環形。這種幾何條件排除鏡反射，突出樣品質地和方向選擇性反射的影響?！皒”表示入射光束從某任意方位照射參考平面。

（10）0°方向照明，45°定向接收（符號0°：45°：x）。幾何條件同45°x：0°，但光路相反。樣品表面被垂直照明，從與法線成45°角的某個方位接收反射輻射。

2.透射色度測量的幾何條件

CIE2004推薦的6種應用于透射色度測量的幾何條件，如下圖所示。

（1）0°照明，0°接收（符號0°：0°）。入射與測量光束都是完全相同的正圓錐狀，正圓錐的軸位于采樣孔徑中心的法線上，半徑是5°，采用孔徑的面輻射和角輻射以及探測器的面響應和角度響應都是均勻的。

（2）采樣孔徑被以第一參考平面為界的半球從各個方向均勻地照明（符號di：0°），測量光束同0°：0°幾何條件的規定。

（3）漫射照明，0°接收（符號de：0°），幾何條件滿足di：0°，但當開放采樣孔徑（不放置樣品），測量采樣孔徑中心及1°以內的范圍時，沒有直射到探測器上的光。

（4）0°方向照明，漫透射接收（符號0°：di），此幾何條件與di：0°的光路相反。

（5）0°方向照明，漫透射接收，排除規則透射成分（符號0°：de），此幾何條件與de：0°的光路相反。

（6）漫射照明，漫透射接收（符號d:d）。采用孔徑被以第一參考平面為界的半球從各個角度均勻的照明，透射通量被以第二參考平面為界的半球從各個角度均勻的接收。

上述條件中，規則透射成分被排除的幾何條件，給出的是透射因數，其余條件給出的是透射比。
