色差儀作為光電測色儀器，常用的顏色空間是CIELAB顏色空間，它是利用L*，a*，b*三個不同的坐標軸，指示顏色在幾何坐標圖中的位置及代號，并以兩個顏色之間的距離來表示顏色差異值。本文對色差儀Lab顏色空間及其與Lch顏色空間轉換方法做了介紹，感興趣的朋友不妨了解一下！

色差儀Lab顏色空間：

Lab顏色空間是CIE推薦的一個用于顏色表示的均勻顏色空間，該顏色模擬了人眼對顏色的感覺。顏色的明度感覺用縱坐標L軸表示，黑色位于最下端，對應明度L*=0；白色最亮位于最上端，對應明度L*=100。a*軸與b*軸共同表示彩色的特性，a*軸正方向代表紅色（偏品紅）的變化，a*軸負方向代表綠色的變化；b*軸正方向代表黃色變化，b*軸負方向代表藍色變化。這四個變化方向構成互補對抗顏色的模型。

在CIE1976L*a*b*均勻顏色空間中，a*與b*的值表示顏色感覺中的彩色成分。當a*和b*的值均為0時，顏色的飽和度為0，即非彩色，其坐標點落到縱坐標軸上。所以，所有的非彩色都位于縱坐標軸上，從下到上依次為黑、深灰、灰、淺灰和白。顏色的坐標點距縱坐標軸越遠，則顏色就越鮮艷。根據這一性質，可以用a*和b*的值進一步計算色調和飽和度，并使其與顏色的感覺更加接近。任一個顏色在CIE1976L*a*b*均勻顏色空間的坐標位置，則其對應的明度值為縱坐標的高度，對應的a*與b*坐標值為該點在a*與b*坐標軸上的投影。根據圖中的幾何關系，該顏色的色調H*可以用該點在a*-b*平面的投影到縱坐標軸連線與a*坐標軸的轉角表示；彩度（或飽和度）C*可以用該點到縱坐標軸的距離來表示。因此，可以得到色調角和彩度分別為：

根據aa*和ba*值的正負，可以判斷色調角在0～60°內的變化：如a*＞0，b*≥0，則0≤h*ab＜90°；如a*≤0，b*＞0，則90≤h*ab＜180°；如a* ＜0，b*≤0，則180≤h*ab＜270°；如a*≥0，b*＜0，則270≤h*ab＜360"。

在a*-b*平面上，色調角在0°～90°范圍內，a*與b*值都大于0，其間的顏色都由紅和黃原色混合而成；色調角在90°～180°范圍內，a*值小于0，b*值大于0，其間的顏色由黃和綠原色混合而成；色調角在180°～270°范圍內，a*與b*值都小于0，其間的顏色由綠與藍原色混合而成；色調角在270°～360°范圍內，a*值大于0，b*值小于0，其間的顏色由藍和紅原色混合而成。

色差儀Lab顏色空間與Lch顏色空間轉換方法：

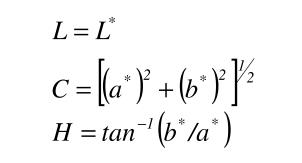

色彩空間轉換意味著將一個色彩空間中的顏色特征信息轉換到另一色彩空間以，獲得相應的顏色信息，即用不同色彩空間中的數據來表示相同的顏色。LCH顏色空間是Lab空間變形后得到的圓柱形顏色空間。該顏色空間由L、C、H表示?？v坐標L*值同樣對應于顏色三要素的明度，取值0-100；C*代表彩度，即某一顏色的坐標位置與原點的距離，取值0-181，圓心處顏色的飽和度C*值為0，離圓心越遠C*的值越大；H*為色調，取值0°-360°，h*代表色調角，是某一顏色坐標在色品平面內的投影點和坐標原點的連線與a軸的夾角。規定h*從正a軸（紅）開始為0°，逆時針為正，正b軸（黃）為90°，負a軸（綠）為180°，負b軸（藍）為270°。LCH與Lab之間的轉換關系為：

色差儀Lab顏色空間的色差計算式：

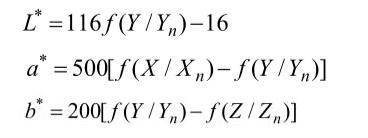

CIELAB色差公式是基于近似均勻的三維顏色空間建立的，由直角坐標L*、a*、b*構成，國際照明委員會推薦使用。該色差公式建立在CIELAB顏色空間之上，L*、a*、b*的值由下式確定：

上式中，X、Y、Z表示被測物體在標準色度系統（CIE1931或 CIE1964）中的三刺激值。Xn、Yn、Zn表示白物體色的三刺激值。

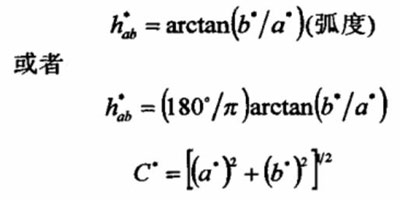

彩度和色調角的計算公式如式下：

其顏色屬性差異可以用△L*、△a*、△b*、△C*ab和△H*ab表示，總色差使用三維空間中兩種顏色坐標之間的歐幾里得距離表示，如下所示：

另外一種使用△L*、△C*ab和△H*ab計算總色差的公式如下所示：

上面兩個公式計算出的△E*ab是等價的。

可以看出：CIELab公式中的△E*ab取自三坐標值均勻分布。通過使用一個均勻的色空間來表示顏色，在該色空間中，明度L及色度a和b均被認為是均勻變化的。雖然色差的計算公式基于人眼對色彩的視覺感官來定義，但是對于一些色彩的評估，人眼的敏感度和△E之間還是有些差異，因?yàn)槿搜蹖?duì)色差的辨別能力及范圍與CIE Lab定義的△E*ab和△a*b*是有很大差異的。
